Kabelinstruktioner för isoleringsfilter
I praktiska applikationer för kraftledningsbärare installeras vanligtvis betydande belastningar som spänningsstabilisatorer, frekvensomvandlare, servosystem, högeffektsmotorer, kondensatorer med stor kapacitet och UPS-enheter på kraftledningar. Dessa belastningar uppvisar uttalade absorptionseffekter på högfrekventa signaler i bredbandskraftledningsbärare. För att förhindra prestandaförsämring av kraftledningsbärare, rekommenderas det starkt att installera dedikerade isoleringsfilter på kraftledningar för att blockera störningar från belastningskällor, och därigenom uppnå optimal kommunikationsprestanda för kraftledningsbärarsystem.
Ledningsmetod för isoleringsfilter:
1. Strömförsörjningssida: Ingången (LINE) på isoleringsfiltret på strömförsörjningssidan är ansluten till strömingången, medan dess utgång (LOAD) är kopplad till utgången (LOAD) på isoleringsfiltret på belastningssidan. En bredbandsbärare är parallellkopplad med utgången (LOAD) på isoleringsfiltret.
2. Lastsida: Utgången (LOAD) från isoleringsfiltret på lastsidan är ansluten till strömförsörjningens ingång, medan dess ingång (LINE) är kopplad till lastutrustningen. En bredbandsbärare är parallellkopplad med utgången (LOAD) på isoleringsfiltret.

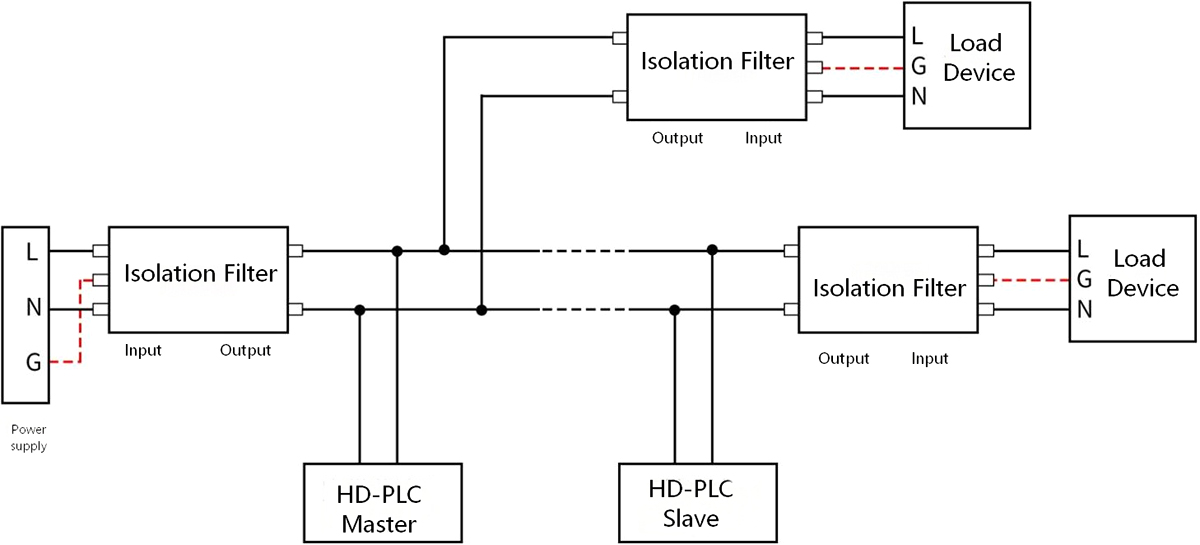

Kopplingsschemat för det enfasiga isoleringsfiltret visas nedan:

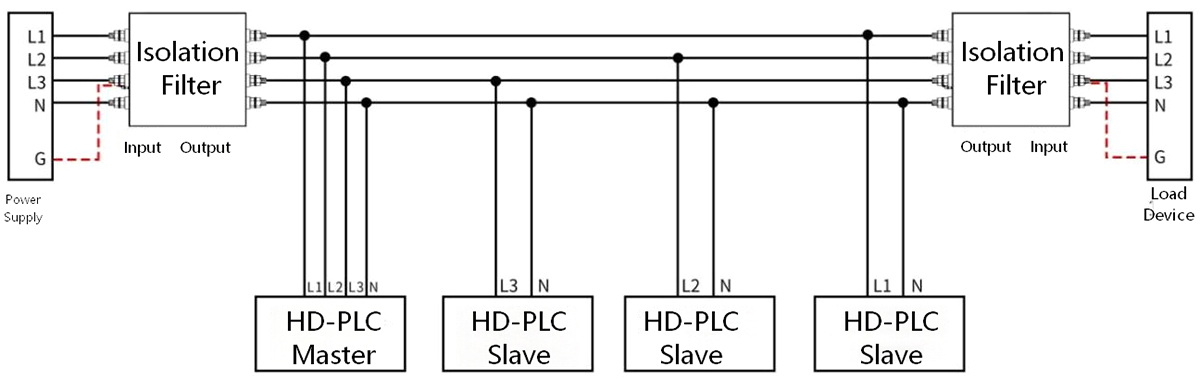

Kopplingsschemat för ett trefas fyrtrådsisolerat filter visas nedan:

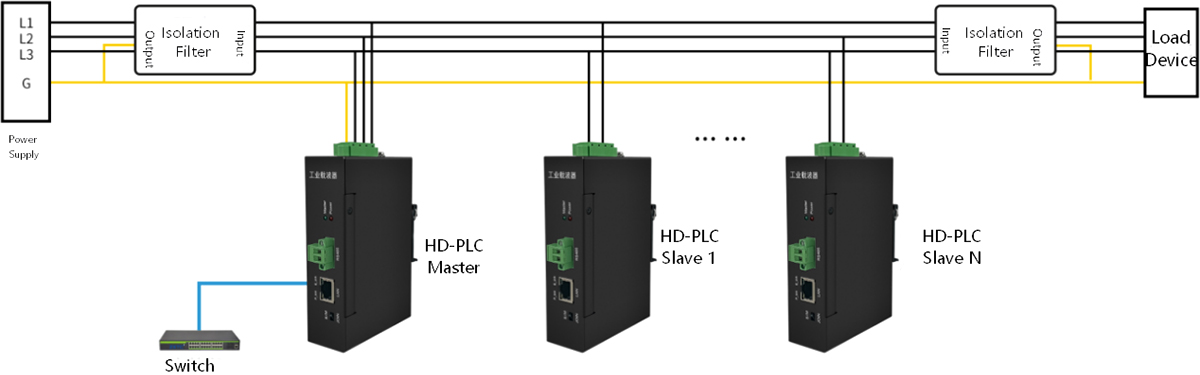

Kopplingsschemat för det dedikerade isolationsfiltret för frekvensomformaren visas nedan:
Saker behöver uppmärksamhet:
1. Isoleringsfiltret är ett dedikerat isoleringsfilter för strömförsörjning som är designat för användning med nätbärare. Byt aldrig ut kommersiella strömfilter mot de dedikerade isoleringsfiltren som är avsedda för kraftledningsbärare.
2. Vid installation av isoleringsfilter måste installationsriktningen noggrant urskiljas. För filter på strömförsörjningssidan flyter strömmen från ingång till utgång, medan den för filter på lastsidan flyter från utgång till ingång. Det är särskilt viktigt att notera att installationsriktningen för filter på lastsidan är den omvända mot den för filter på strömförsörjningen.
3. Isolationsfiltret ansluts i serie på kraftledningen, medan bredbandsbäraren är ansluten parallellt med kraftledningen vid utgångsänden av isoleringsfiltret. Isolationsfilter får inte installeras på kraftledningarna mellan olika bredbandsoperatörer inom samma nät.
4. Isoleringsfiltret bör installeras så nära både strömförsörjningssidan och lastsidan som möjligt för att effektivt filtrera bort elektromagnetiska störningar som tränger in längs kraftledningar och strålar utåt.
5. Ingångs- och utgångsledningarna på isoleringsfiltret bör hålla ett korrekt avstånd mellan dem. Undvik parallella eller korsade ledningar för att förhindra försämring av filtreringsprestanda.
6. Jordledningen till isoleringsfiltret får inte lämnas i flytande tillstånd; den ska anslutas till antingen en jordledning eller till elboxens metallhölje, med kortast möjliga längd att föredra.
7. Alla belastningar på strömbärarkretsen måste vara utrustade med isoleringsfilter för att säkerställa att bredbandsbärarkommunikation fungerar på rena kraftledningar.
8. Risk för elektriska stötar: Använd inte under spänningsförande förhållanden! Isoleringsfiltret är utrustat med energilagringskomponenter och spänningsrisker kvarstår inom 10 sekunder efter strömavbrott. Rör inte direkt vid terminalanslutningar direkt efter strömavbrott.
ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
Föreställ dig en typisk tankfarm under en påfyllningsoperation sent på natten. Operatören följer samma rutin som de har använt i flera år: starta pumpen, titta på nivåmätaren och vänta på det automatiska larmet. Ikväll går nivågivaren ur kalibrering, högnivålarmet aktiveras aldrig och tanken överfylls. Tidigare s...
READ MOREHur termisk massflödesmätning faktiskt fungerar A termisk gas massflödesmätare mäter gas genom att känna av hur mycket värme som förs bort när gasmolekyler passerar över ett uppvärmt element. Till skillnad från differentialtryck eller virvelenheter rapporterar den massflöde direkt, utan separat t...
READ MOREVarför miljöstabilitet är ett dagligt tekniskt problem, inte en engångsinstallation Renrum, kylutrymmen, farmaceutiska lager och precisionslaboratorier delar alla en tyst sårbarhet: förhållandena glider. En kompressor cyklar något utanför toleransen, en dörr lämnas öppen nittio sekunder för länge, eller så ...
READ MOREHigh-speed Power Line Communication (PLC)-system används i stor utsträckning i industriella IoT-tillämpningar för att överföra stora mängder data över befintliga kraftledningar. Kraftledningar är dock i sig bullriga på grund av omkopplingsanordningar, motorer och annan industriell utrustning. An HD-PLC Power Line Filter är en kritisk komponent som dämpar brus och förbättrar signalintegriteten, vilket säkerställer pålitlig kommunikation även i tuffa industriella miljöer.
| Parameter | Typiskt värde | Inverkan på signalintegriteten |
| Insättningsförlust | ≤ 1 dB (1–30 MHz) | Minimal signaldämpning, upprätthåller höghastighetskommunikation |
| Dämpning av EMI-brus | > 40 dB (100 kHz – 30 MHz) | Minskar datakorruption orsakad av industriellt brus |
| Impedansmatchning | 50 Ω ± 5 % | Förhindrar signalreflektioner, förbättrar dataintegriteten |
| Spänningsisolering | Upp till 2500 V | Skyddar PLC-enheter från överspänningar och spikar |
ASY Electronics , en ledande Kina-baserad tillverkare av anpassade kraftledningsbärare (PLC), integrerar HD-PLC kraftledningsfilter till omfattande industriella IoT-kommunikationslösningar. Med hårdvaru- och dataintegreringsmöjligheter i kantskikt, ASY Electronics gör det möjligt för företag att uppnå intelligent anslutning , förfinad energihantering, övervakning av utrustningens tillstånd och optimering av produktionsprocesser. Genom att inkludera högpresterande filter, ASY Electronics säkerställer stabil och pålitlig HD-PLC-kommunikation för smarta fabriker.
Sammanfattningsvis HD-PLC kraftledningsfilter spelar en avgörande roll för att förbättra signalintegriteten i höghastighetskommunikationssystem för kraftledningar. Genom att undertrycka brus, minska reflektioner, tillhandahålla spänningsisolering och bibehålla hög genomströmning möjliggör dessa filter tillförlitliga industriella IoT-nätverk. Företag gillar ASY Electronics utnyttja dessa filter som en del av end-to-end-lösningar och stödja digital och intelligent transformation i tillverkningsföretag.
