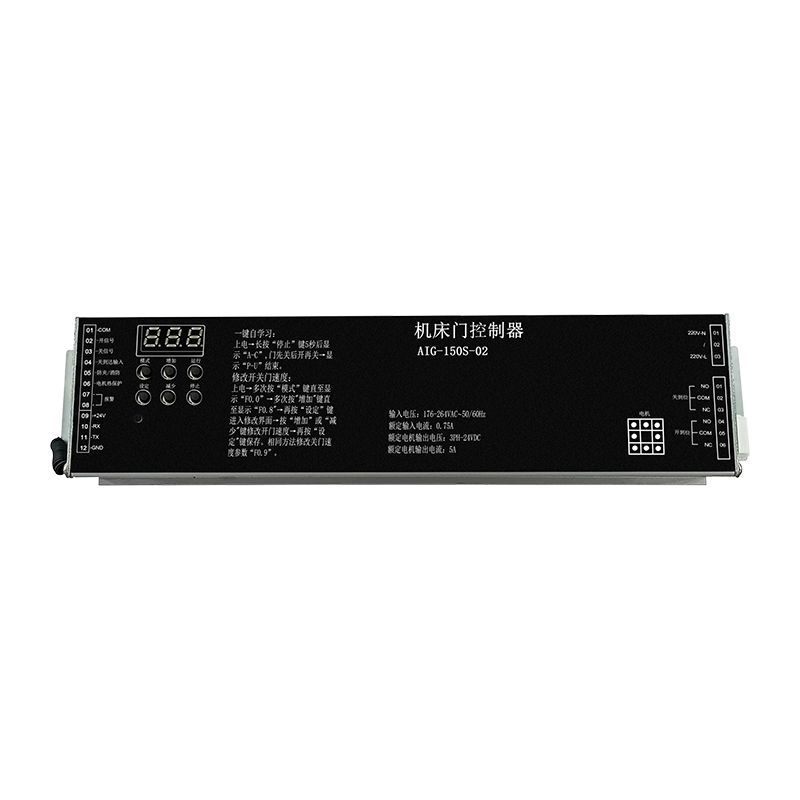

Produktbeskrivning och applikationer
Målapplikation: Denna styrenhet är speciellt utformad för automatiserad drift av verktygsmaskiners dörrar.
Systemtyp: Det är en borstlös DC-styrenhet som använder full PWM-kontroll för rymdvektorer med sluten slinga för att hantera motorrörelser.
Fysisk profil: Enheten är kompakt, med måtten 261 x 64 x 41 mm (LxBxH).
Nyckelfunktioner
One-Key Debugging: Systemet inkluderar en förenklad "A-c" självlärande funktion som automatiskt mäter dörrens rörelse och identifierar motorns initiala vinkel.
Omfattande kontrollgränssnitt: En digital knappsats låter användare växla mellan lägen, övervaka realtidsdata (hastighet och ström) och ändra funktionsparametrar.
Driftskurvor på flera nivåer:
Öppna (O) och Stäng © Groups: Stöder fyra distinkta hastighetsnivåer (Lv1–Lv4) med anpassningsbara inställningar för acceleration, retardation, "ryck" (jämnhet) och dämpningsavstånd.
Konfigurerbar I/O:
Ingångar: Stöder externa signaler för öppna/stäng-kommandon, gränslägesbrytare och säkerhets-/brandlänksingångar.
Reläutgångar: Innehåller tre reläer som kan programmeras för 15 olika funktioner, såsom signalering när dörren är helt öppen/stängd eller indikerar styrenhetsfel.
Realtidsövervakning (N parametrar): Spårar tekniska data inklusive DC-bussspänning, aktuell kodarposition, total drifttid och antal dörrcykler (upp till miljontals cykler).
Fördelar & säkerhetsfunktioner
Precision och tillförlitlighet: Användningen av skärmade kodarkablar och sluten styrning säkerställer exakt dörrpositionering och förhindrar "runaway" motorer under drift.
Säkerhetsskydd:
Anti-Pinch Logic: Innehåller programmerbara "döda zoner" och stopptid för att förhindra personskador eller skador på utrustningen.
Miljö- och elskydd: Har inducerat åskskydd och termiskt motorskydd (via DI6 eller DI5).
Avancerad diagnostik: Styrenheten lagrar de senaste fyra felen (t.ex. E-01 för överström, E-02 för kodarfel) för att underlätta snabb felsökning.
Stabilitet: Inkluderar inbyggt skydd mot överspänning, underspänning, motorstopp och omvänd rotation.
Produktens prestandaspecifikationer
| Ingångsspänning | 176–264 VAC, 50/60 Hz |
| Styrbar 24V DC borstlös motor eller servomotor, maximal utström 7,5 A, maximal uteffekt 150 W 24V strömbrytare |
| Utrustad med RS-485 kommunikationsnätverksfunktion |
| Ingångssignaler | öppen, stäng, kläm/brand, ankomst, motor överhettningsskydd |
| Reläutgångssignaler | öppet läge, stängt läge, fel |
| Tillämpligt intervall | verktygsmaskinsdörrar, specialanpassade funktionsdörrar etc. |
