Växelmotorstyrning för kylförvaringsskjutdörrar

Produktbeskrivning och systembetyg

Kärnspecifikationer: Styrenheten har en märkeffekt på 0,75KW och arbetar på en märkspänning på 220V.

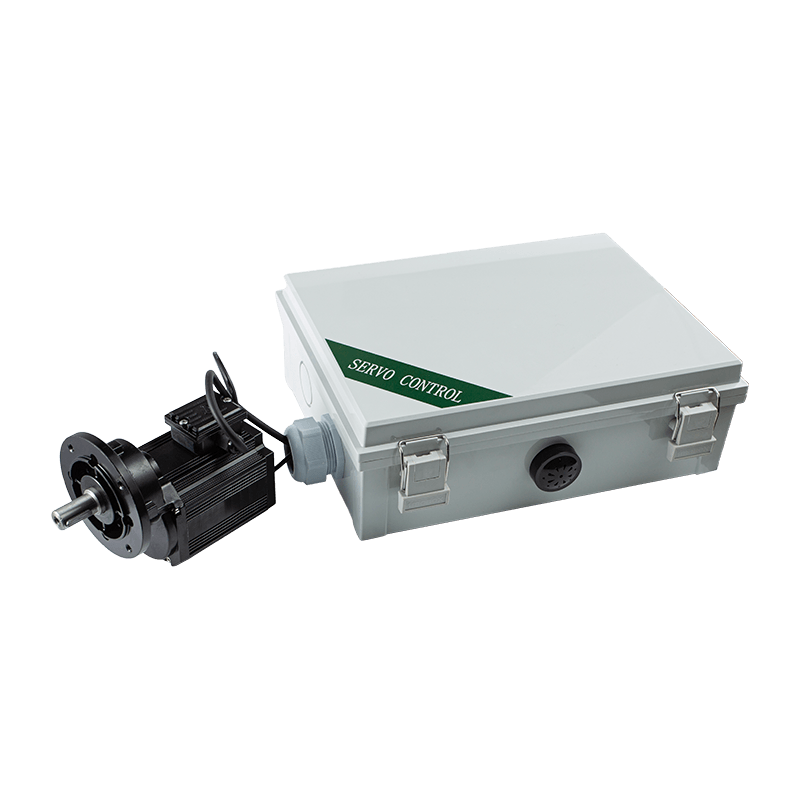

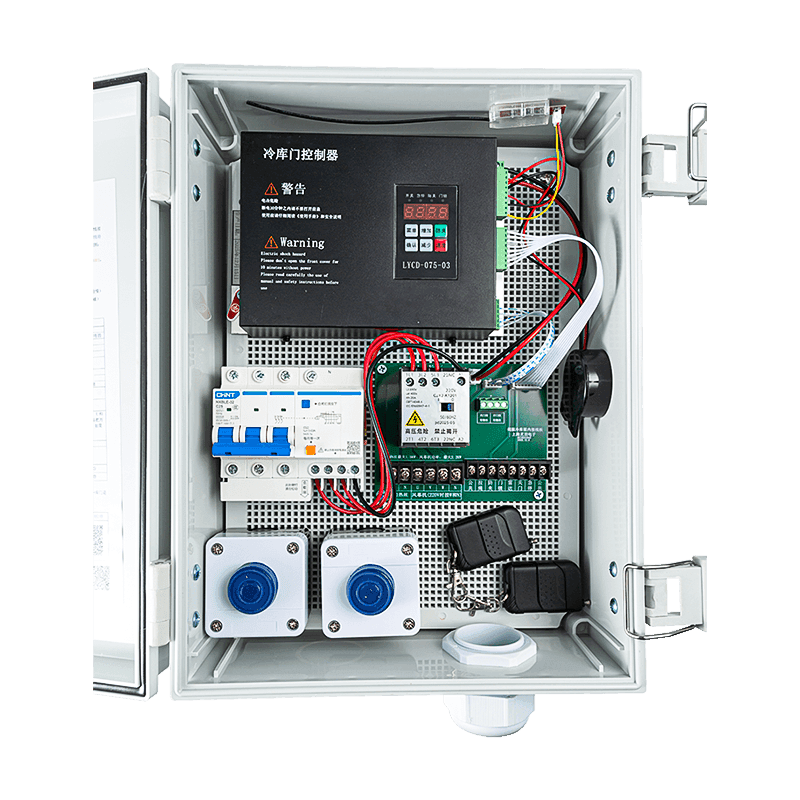

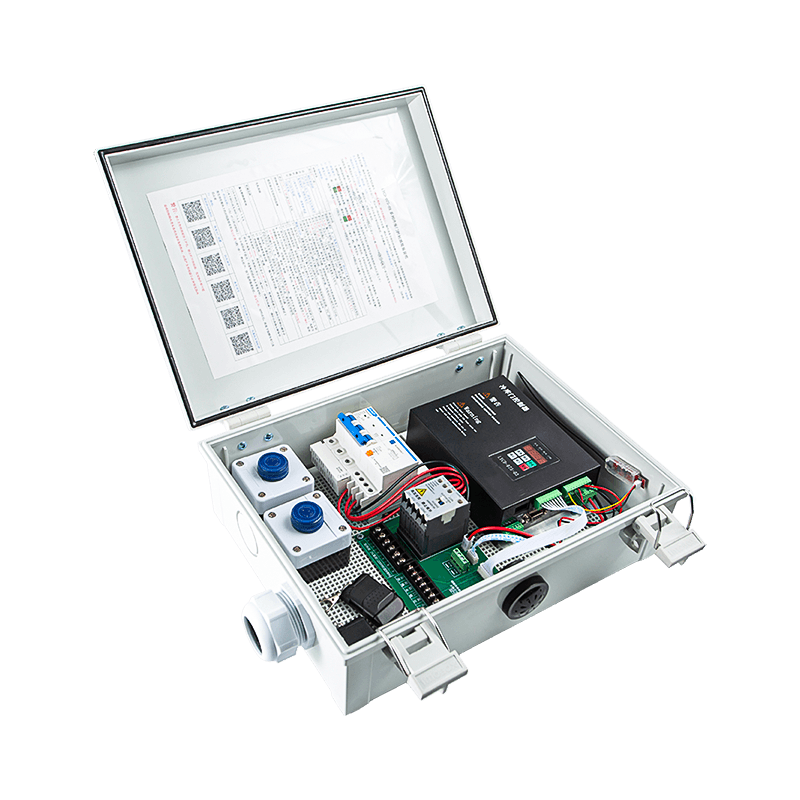

Systemintegration: Det är vanligtvis inrymt i AIG-1500L-01J kylskåpsdörrens kontrollbox.

Kompatibel motor: Systemet använder MT01-JS-45N (DLG-56S-45), en trefas permanent magnetväxelmotor med ett nominellt vridmoment på 45N.m och ett reduktionsförhållande på 1:6,45.

Perifert stöd: Styrenheten inkluderar dedikerade utgångar för externa värmeledningar (upp till 1KW vid 220V) för att förhindra att dörren fryser och externa luftridåer (upp till 2,2KW) för att upprätthålla klimatkontrollen.

Ansökningar

Primär miljö: Den är konstruerad för kylförvaring och hanterar tunga skjutdörrar som kräver högt vridmoment och precision.

Miljötålighet: Systemet är byggt för att tåla tuffa förhållanden, med motorn klassad för omgivningstemperaturer mellan -25 °C och 50 °C och relativ luftfuktighet upp till 95 %.

Nyckelfunktioner

Röststyrd driftsättning: Styrenheten har en automatisk felsökningsmetod där en högtalare ger en nedräkning och röstmeddelanden för att guida användaren genom dörrens självtest och breddmätning.

Flexibelt I/O-gränssnitt: Det tillhandahåller terminaler för ett brett utbud av externa signaler, inklusive dragsnöre, radar, dörrlås, nödstopp och klämskyddssensorer.

Anpassningsbar parametrering: Användare kan justera nio växlar, motorns startström och specifika åtdragningsmoment för när dörren når sitt helt öppna eller stängda läge.

Programmerbara reläer: Tre reläutgångar kan tilldelas olika funktioner, såsom luftridåomkoppling, biblioteksupptagna signaler eller larmutgångar.

Fjärrhantering: Systemet inkluderar en fjärrkontrollmottagarmodul med enkel kodparning och rensningsprocedurer för trådlös drift.
