KS810NS

DC Bredband Power Line Communication

  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication
  • DC Bredband Power Line Communication

Bärarmodulen KS810N är uppdelad i DC-typ KS810NS och generell typ KS810NT, stöder buss-, stjärn-, träd- och hybridnätverks topologiska struktur.

DC-typ KS810NS är lämplig för DC12-48V-bärarkommunikation på kraftledningar, enligt kraftledningen med belastning är uppdelad i två typer av ledningar, med belastning och utan belastningsdedikerad linje.

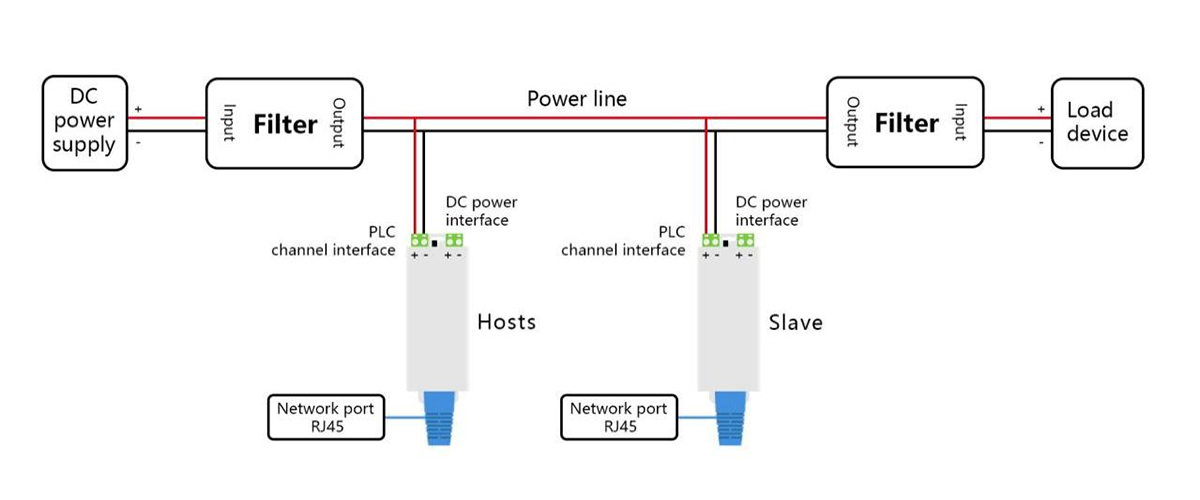

1. Likströmsledning KS810NS med belastning, måste användas med filter. Strömförsörjningsporten är upphängd och inte ansluten, PLC-kanalporten är parallellkopplad med likströmsledningen, var noga med att skilja mellan positiva och negativa poler. Referenskopplingsschema:

Figur 1

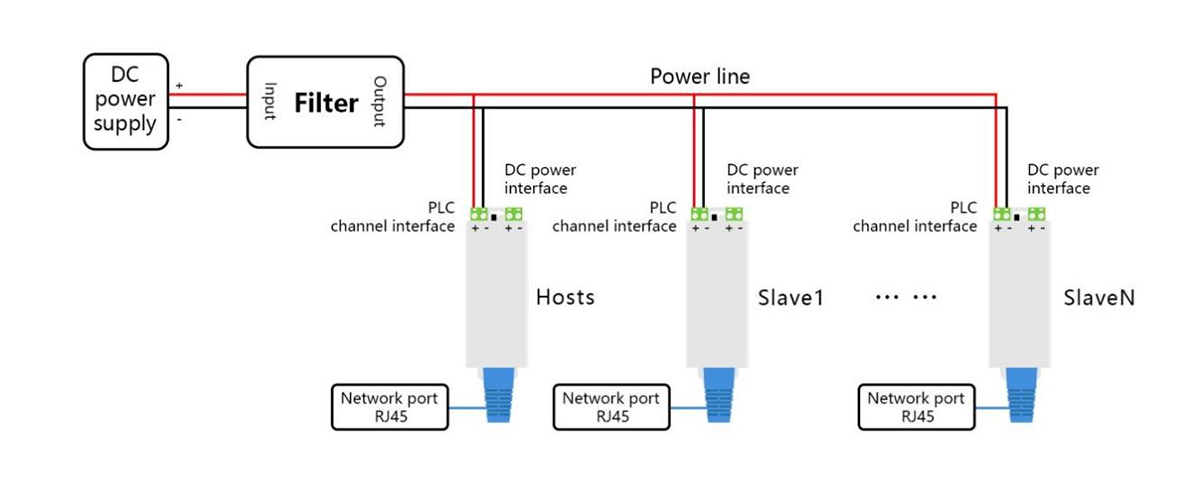

2. Likströmsledningar av typ KS810NS utan belastning går på dedikerade ledningar,strömporten på bäraren på strömförsörjningssidan är ansluten till en DC12-48V strömförsörjning,annan bärarströmförsörjningsport är upphängd och inte ansluten, kanalportarna på alla bärare är anslutna parallellt med likströmsströmledningen, var försiktig med att skilja på positiva och negativa poleringar.

Figur 2

Tekniska data

Klassificering

Tekniska indikatorer

Strömförsörjning

DC 12–48V

PLC-signalport

NS-typ: DC12-48V

NT-typ: AC 0-220V eller DC 0-400V

Alla tvåtrådiga kablar, kraftledning, släpkontaktsladd, släpringskablar

Moduleringstyp

OFDM-modulationstyp

Bärvågsfrekvens

2–28 MHz

Ethernet bandbredd

10M/100Mbps självanpassning

Sändningsavstånd

Vanliga kraftledningar är 500 meter,koaxialkabel 2 kilometer,klass 10-relä upp till 3-5 kilometer

RS485

Stöd Modbus RTU-avtal, baudhastighet konfigurerbar 1200~115200bps

Datafördröjning

Inom 10 ms

Sannolikhet för paketförlust

Mindre än 0,1‰

Total strömförbrukning

≤3W

Standardavtal

TCP/IP, UDP, Profinet, Home Plugg, Home PlugAV, Modbus-TCP,

IEEE 802.3, IEEE 802.3U, IEEE 802.3ab, IEEE 1905.1,

IEEE 1900, IEEE 1901 etc

Sätt att kryptera

AES-128bit

Multicast

Stöd för IGMP multicast-protokoll, det maximala antalet noder är 128

Yttermått

Storlek: 160*35*26mm (L*B*H)

Vikt: 250g

Installera: Öronkrok

Miljökrav

Drifttemperatur: -40℃~85℃

Driftsfuktighet: 20%-95% (Ingen kondens)

Förvaringstemperatur: -40℃~85℃

Arbetstid

Industriell kvalitet, stöder 7*24 timmars arbete i alla väder
