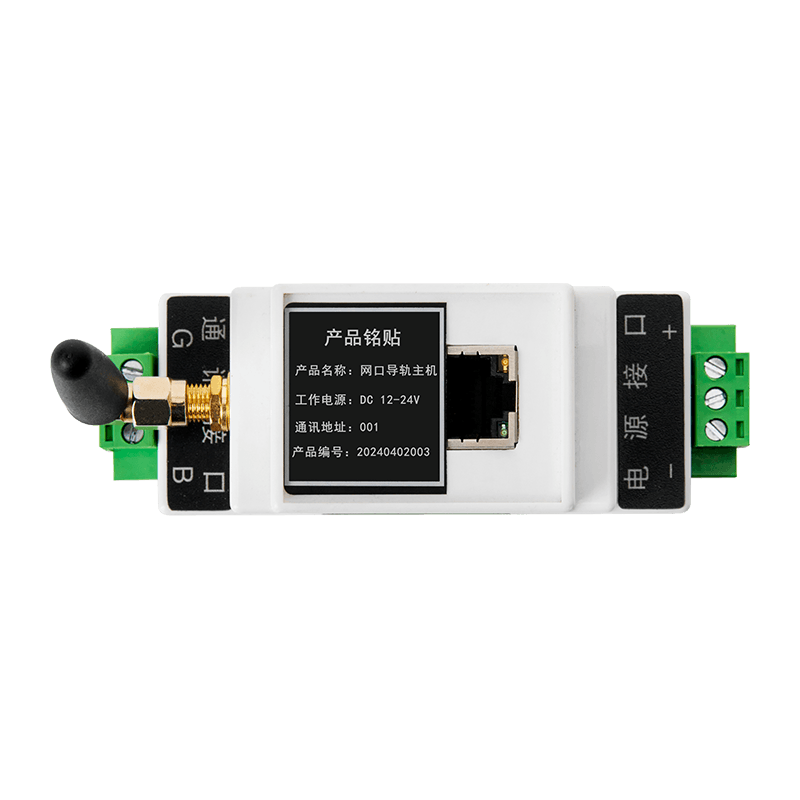

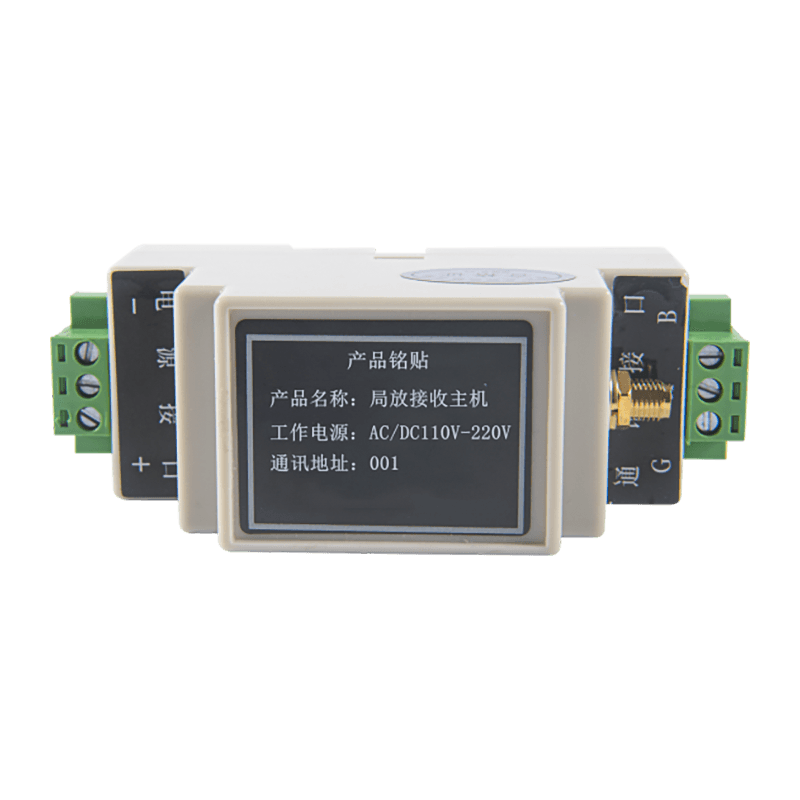

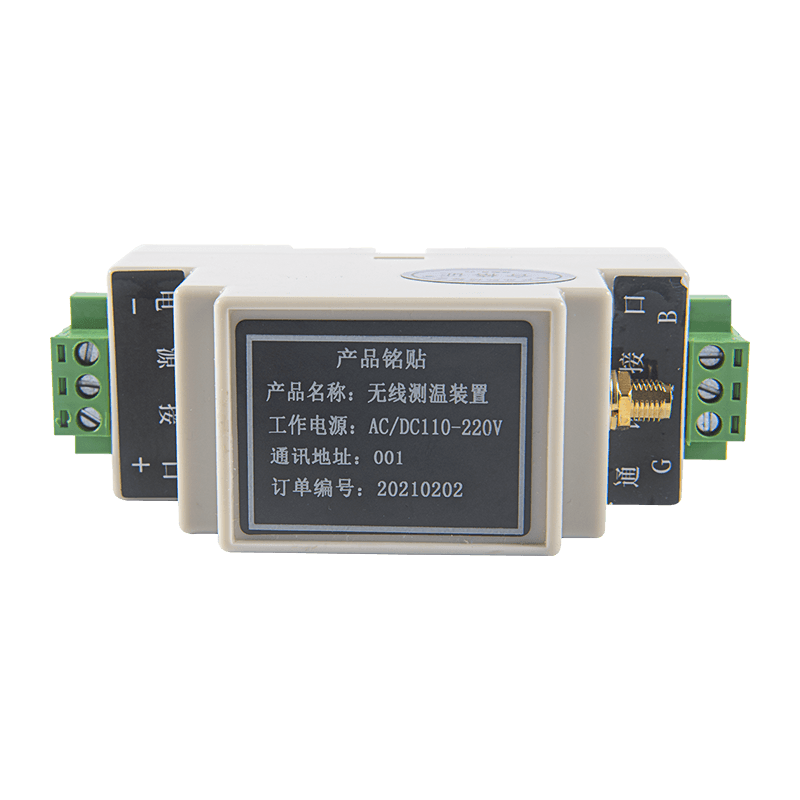

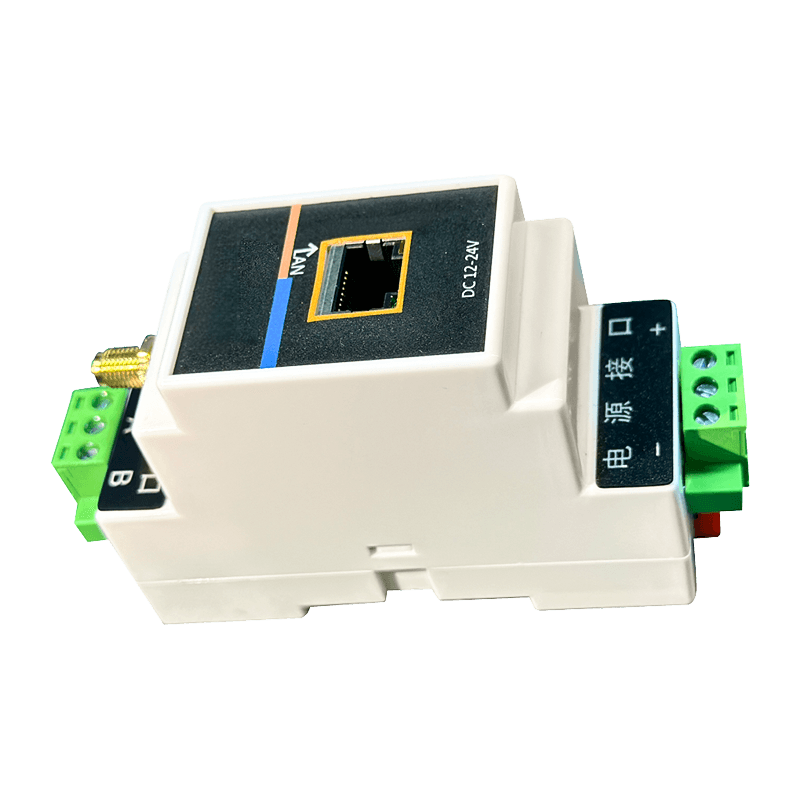

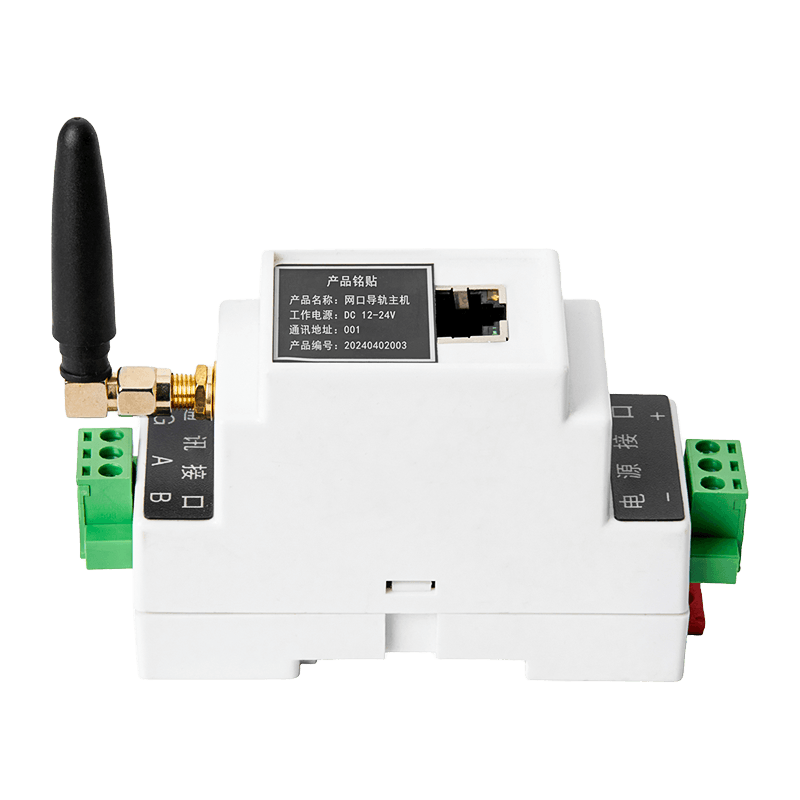

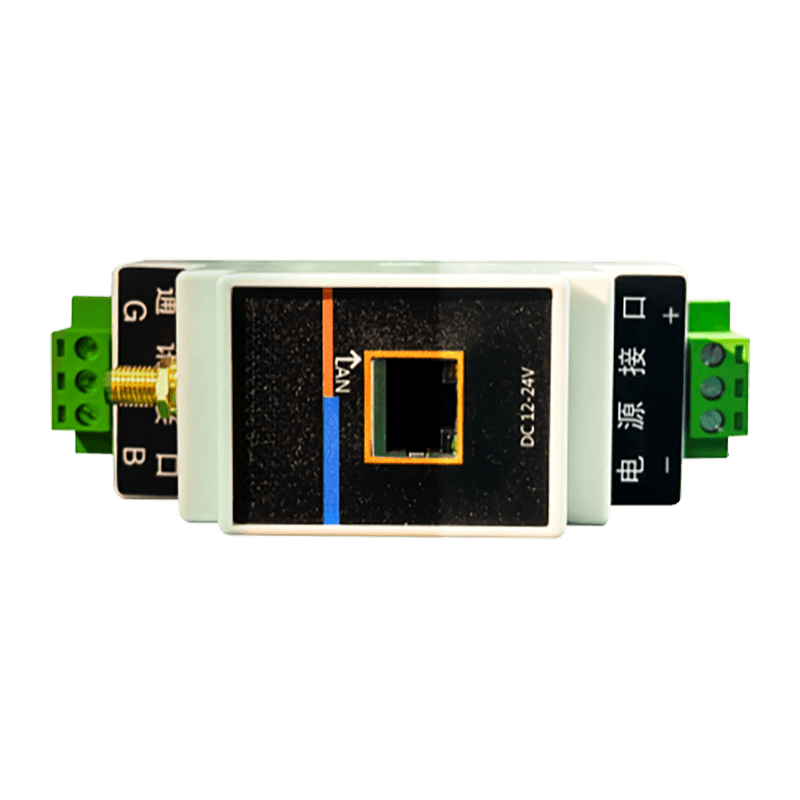

Styrskena Temperaturmätning Huvudenhet

Funktion

Illustrera

Kommunikationsparametrar

Parametrarna som ställs in under kommunikation.

Trådlösa parametrar

Matchande parametrar mellan den mottagande modulen och temperaturgivaren.

Temperaturparametrar

16-bitars data, med den mest signifikanta siffran först, exakt till 0,1 ℃, med ett fel på ±1 ℃.

Spänningsparametrar

Datan är 16 bitar lång, med den mest signifikanta biten först. Om sensorn är en aktiv sensor är detta värde batterispänningen. Om det är en passiv sensor är detta värde spänningen efter att strömmen likriktats och reglerats.

ID-registerparametrar

Sensor-ID kan ställas in.

Larmtemperatur och statusinformation

Standardlarmtemperaturen är 90 ℃.

Statusinformation: 0x0000 indikerar inget temperaturöverskridande, 0xFFFF indikerar temperaturöverskridande och 0x1111 indikerar en negativ maxtemperatur. En positiv maxtemperatur anger den högsta temperaturen, medan en negativ maxtemperatur anger den lägsta temperaturen.

Tekniska parametrar

Tekniska indikatorer

Användningsmiljö

Omgivningstemperatur

-25℃～ 70℃

Luftfuktighet i omgivningen

≤95 %

Atmosfäriskt tryck

80~110KPa

Höjd

≤2500 meter

Fungerande strömförsörjning

Strömförsörjning

DC 9-32V AC 85-265V

Antal mottagna

Maximalt antal sensorer som kan anslutas

240 st

Trådlöst frekvensband

433M

Kommunikationsmetoder

TTL

RS485

Standardkommunikationsparametrar

Baudhastighet

9600 Bps

Databitar

8-bitars

Stopp lite

1 bit

Verifieringsmetod

Inga

Kommunikationsprotokoll

Standard MODBUS-protokoll (anpassningsbart)

Installationsmetod

Montering av styrskena, skruvinstallation
