Produktöversikt

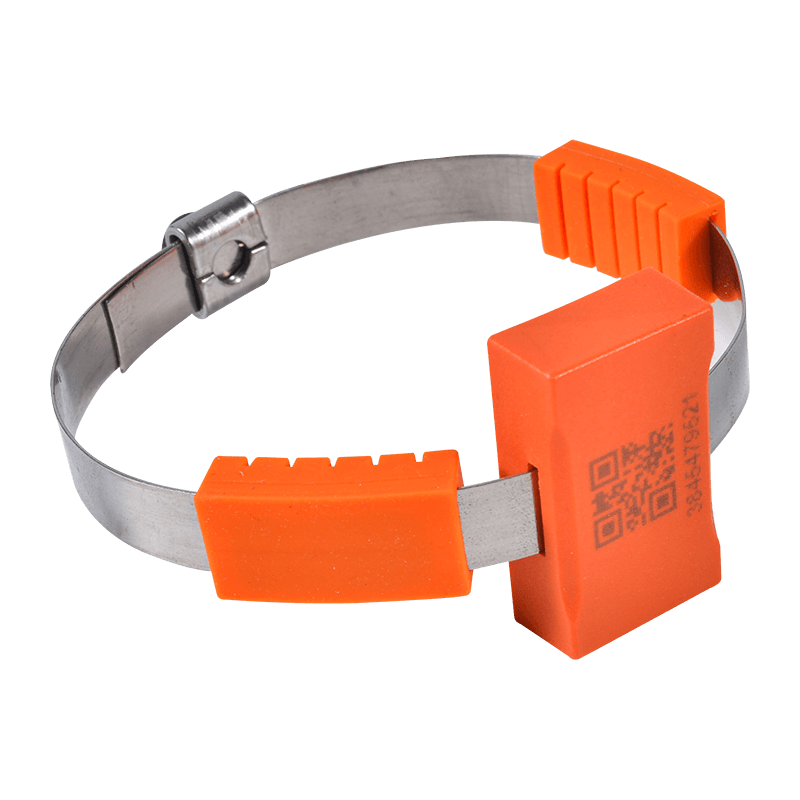

Passiv trådlös temperatursensor är en enkanalig, högprecisions passiv temperatursensor som består av en temperatursensor, signalmodulerings- och förstärkningsenhet, logisk styrkrets, trådlös kommunikationskrets och antenn. Den här temperatursensorn använder CT-induktionseffektsteknik, vilket gör den lämplig för de flesta temperaturmätningsscenarier med lämpliga strömanslutningar. Den kräver ingen extern strömförsörjning eller batteriström, vilket ger betydande fördelar när det gäller produktstabilitet och enkel installation jämfört med externt drivna temperatursensorer som är svåra att installera och batteridrivna sensorer som är känsliga för påverkan av omgivande temperatur på deras livslängd.
Denna temperatursensor har enkanals temperaturdetektering och använder en fastmonteringsmetod, vilket möjliggör direktkontakt med objektet som mäts för enkel och säker installation. Den använder trådlös kommunikation med ultralåg effekt, och överför den insamlade trekanaliga temperaturdatan till en trådlös temperaturmätningsvärd via ett trådlöst nätverk. Produkten används främst i applikationer som lågspänningsställverk.
Huvudsakliga tekniska parametrar
| parameter | Temperaturmätningsområde: -40 ~ 150 ℃ |
| Mätnoggrannhet: ±1℃ |
| Temperaturprovtagningsfrekvens: 10~30 sekunder (slumpmässigt) som standard |
| Trådlös frekvens: 433MHz |
| Trådlöst överföringsavstånd: ≥ 350 meter (öppet utrymme) |
| Driftseffekt: Induktiv effekt, inducerad ström större än 3A |
| Startström: < 5A |
| Spänningsnivåkrav för sensorinstallationsplats: ≤ 220KV |
| Primärt strömkrav för sensorinstallationsplats: ≤5000A (För strömmar som överstiger 5000A, vänligen kontakta tillverkarens tekniska personal för att bedöma platsförhållandena). |
| Installeraationsmetod: Bundet |
| Huvudkroppens mått: 24 mm * 22 mm * 10 mm |
| Install Del | Löstagbara högspänningsställverk: samlingsskenor, stationära kontakter, kabelanslutningar etc. Lågspänningsställverk: utgående plintar, strömbrytare in- och utgångsplintar. Rörskenor, kopparskenor, transformatorstationsterminaler, etc. |
| Fasta högspänningsställverk: samlingsskenor, brytare, kabelanslutningar etc. |
| Lågspänningsställverk: strömbrytarinlopp, uttag, kabeluttag, etc. |
| Installationssteg |  Steg 1: Uppskatta längden på installationsplatsen och för in lämplig längd genom modulen; Sätt in kraftuppsamlingsplattan och det mjuka silikonet i sensorn (med den korrugerade sidan av den mjuka silikonen nedåt, i linje med temperaturavkänningsläget). |
| Steg 2: Linda modulen runt strömkällan (huvudströmbanan) så att temperaturmätningspunkten kommer i kontakt med delen som ska mätas, och dra åt legeringsplattorna på båda sidor; överlappa sedan de två ändarna under klämmorna. Dra åt skruvarna med en insexnyckel. |
