Funktioner
● Pålitlig prestanda, säker och enkel att använda
● Den har kortslutningsskydd och omvänd polaritetsskydd.
● Den kan mäta manometertryck, absolut tryck och tätningsreferenstryck.
● Designkrav för ExiaⅡCT6 som överensstämmer med nationell standard GB3836.4
Användningsområden
● Petroleum-, kemi- och kraftindustrin
● Stadsvattenförsörjning och hydrologisk prospektering
● Utrustningstillbehör, hydraulik och andra industrier

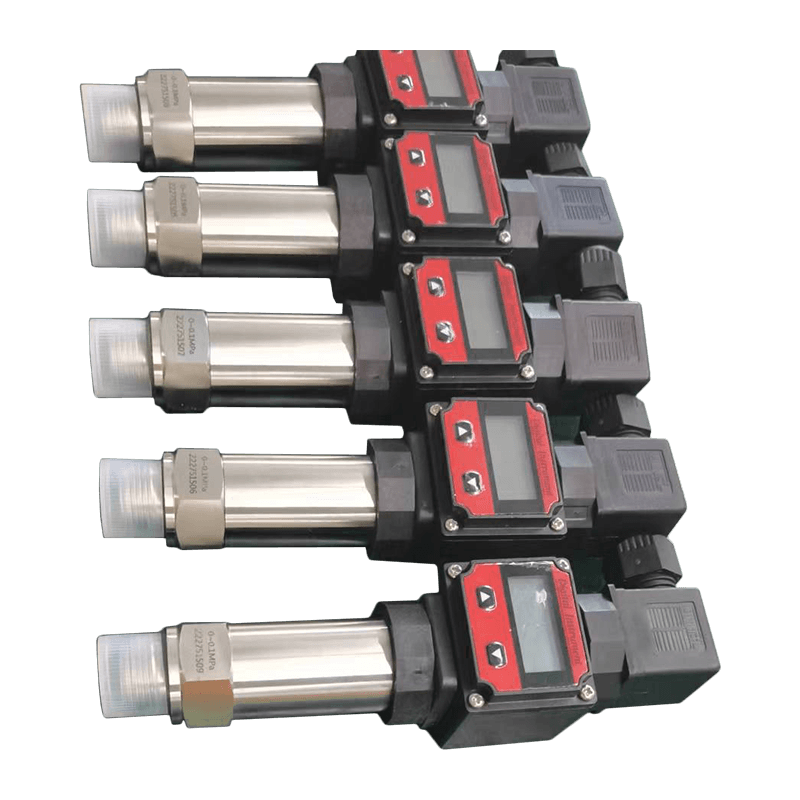

AI-TE universell piezoresistiv tryckgivare är en piezoresistiv tryckgivare utvecklad och tillverkad av vårt företag. Den kan justera nollpunkts- och fullskaleutgången. Den använder en piezoresistiv trycksensor med hög stabilitet och tillförlitlighet, samt en högpresterande sändarspecifik krets, vilket resulterar i stabil och pålitlig övergripande prestanda.
Produkterna har använts i stor utsträckning vid detektering och kontroll av vätsketryck inom industrier som petroleum, kemi, kraft, hydrologi och geologi.

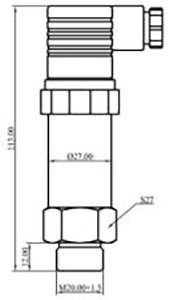

Yttre struktur: (enhet: mm)
 |  |

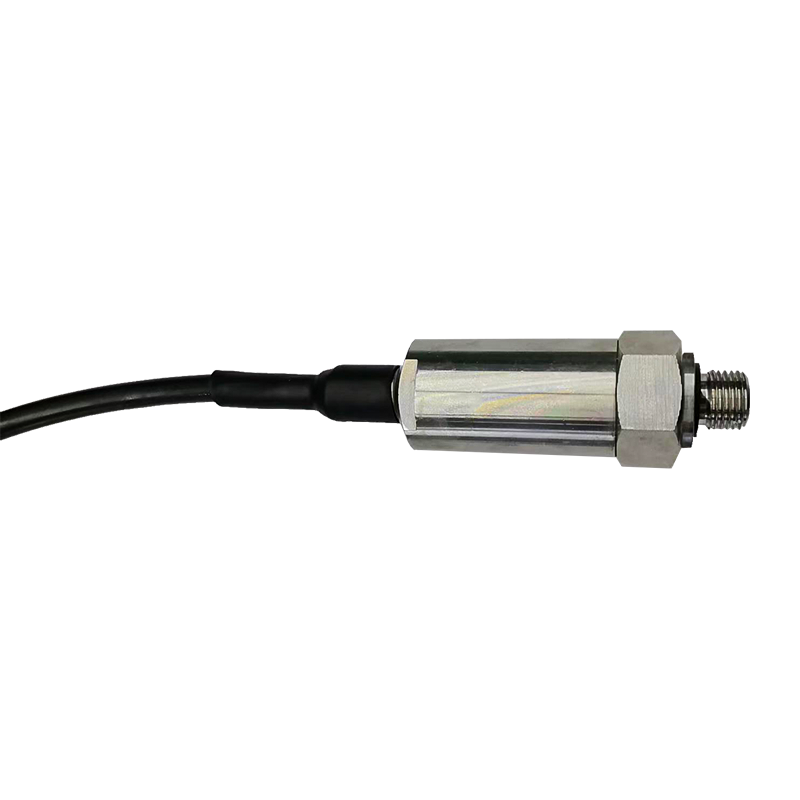

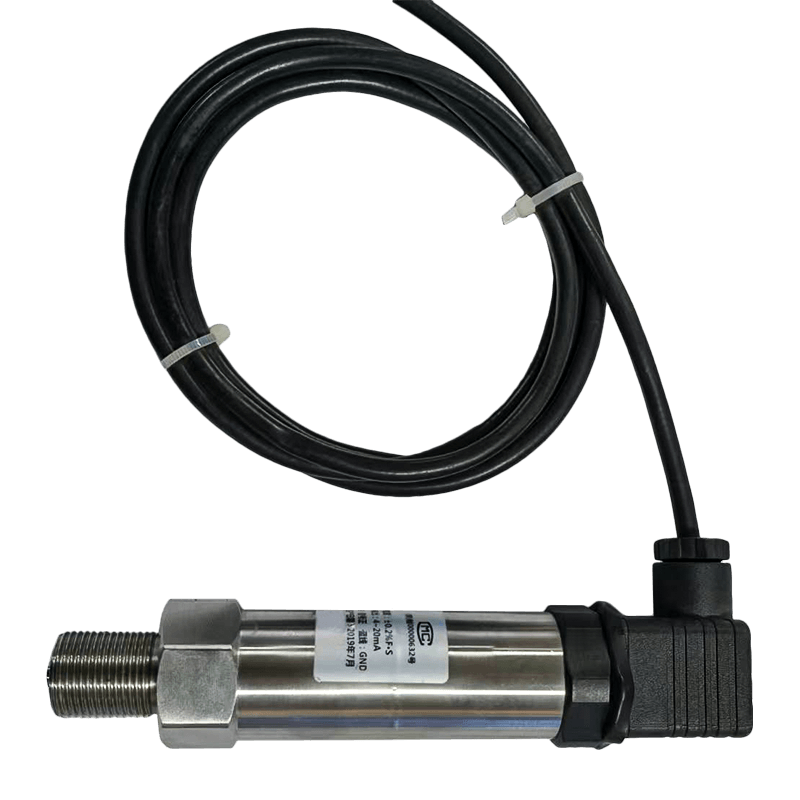

| Hirschmann-typ | Kabeltyp |
Tekniska parametrar:
| Tryckparametrar |
| Räckvidd | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Överbelastning | 2 gånger fullskaletryck eller 110 MPa (beroende på vilket som är lägst) |
| Typ av stress | Manometertryck, absolut tryck, förseglat manometertryck |
| Elektriska parametrar |
| Utgångstyp | Aktuell typ | Spänningstyp |
| Strömförsörjning | 9~30V DC | 12~30V DC |
| Utsignal | 4mA~20mA DC (två-trådssystem) | 0/1V~5/10V DC (tre-trådssystem) |
| Belastningsmotstånd | ≤（U-9）/0,02 | ≥10k |
| Isolationsmotstånd | 100MΩ, 100V DC |
| Strukturella parametrar |
| Kapsling | Rostfritt stål |
| Sensor | 316L rostfritt stål |
| Tätningsring | Fluorgummi |
| Kabel | ∅7,5 mm specialkabel av polyeten |
| Skyddsnivå | IP65 (plug-in-typ) | IP68 (kabeltyp) |
| Miljöförhållanden |
| Medialämplighet | Olika vätskor som inte korroderar 316L rostfritt stål och fluorgummi |
| Kompensationstemperatur | -10℃ till 80℃ |
| Driftstemperatur | -30℃~80℃ |
| Förvaringstemperatur | -40℃~125℃ |
| Prestandaindikatorer |
| Noggrannhet | ±0,25 % FS (typiskt) | ±0,5 %FS (max) |
| Nollpunktstemperaturkoefficient | 0,03 %FS/℃ (≤100kPa); 0,02 %FS/℃ (>100kPa) |
| Temperaturkoefficient i full skala | 0,03 %FS/℃ (≤100kPa); 0,02 %FS/℃ (>100kPa) |
| Långsiktig stabilitet | ±0,3%FS/år (högst) |
