Funktioner
● Brett mätområde, -0,1MPa till 100MPa.
● Konstruktion i helt rostfritt stål, olika typer av tryckgränssnitt.
● Pålitlig prestanda, säker och enkel att använda.
● Olika typer av utsignaler.
● Skydd mot omvänd polaritet och omedelbart överströms- och överspänningsskydd uppfyller EMI-skyddskraven.
● Egensäkra explosionssäkra produkter uppfyller designkraven i standarden GB3836.4.
● Explosionssäkra produkter uppfyller designkraven i den nationella standarden GB3836.2.
Produktöversikt
AI-TH Hirschmann tryckgivare använder en piezoresistiv OEM trycksensor med ett membran i rostfritt stål som signalmätelement. Den genomgår automatiserad datortestning och använder lasertrimningsteknik för nollpunkts- och temperaturkompensation över ett brett temperaturområde. Signalbehandlingskretsen, placerad i ett hölje av rostfritt stål, omvandlar sensorsignalen till en standardutgångssignal. Hela produkten har genomgått rigorösa tester och åldringsscreening av komponenter, halvfabrikat och färdiga produkter, vilket säkerställer stabil och pålitlig prestanda.
Med sin utmärkta tillförlitlighet, flexibilitet och mångsidighet används denna produkt flitigt för tryckmätning och kontroll i industriella processer som petroleum, kemi, metallurgi, kraft och vattennivå.

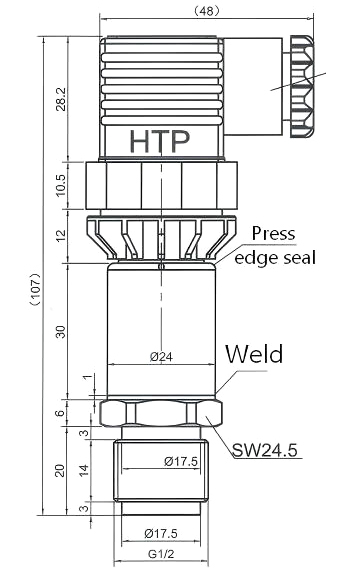

Yttre struktur: (enhet: mm)
Denna bild är endast för referens; den faktiska produkten ska råda. Tryckgränssnitt kan anpassas.
Tekniska parametrar:
| Räckvidd | -0,1M pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Överbelastning | 2 gånger fullskaligt tryck eller 110 MPa (beroende på vilket som är lägst) |
| Typ av stress | Manometertryck, absolut tryck eller förseglad manometertrycktyp |
| Noggrannhet | ±0,5 %FS |
| Långsiktig stabilitet | Maximalt ±0,3 %FS/år |
| Nollpunktstemperaturkoefficient | 0,03 %FS/℃(≤100kPa); 0,02 %FS/℃(~100kPa) |
| Temperaturkoefficient i full skala | 0,03 %FS/℃(≤100kPa); 0,02 %FS/℃(~100kPa) |
| Kompensationstemperatur | -10℃~80℃ |
| Driftstemperatur | -30℃～80℃, egensäker typ -10℃~60℃ |
| Förvaringstemperatur | -40℃～125℃ |
| Utgångstyp | Strömtyp (tvåledarsystem) | Spänningstyp (tre-trådssystem) |
| Strömförsörjning | 10~30VDC | 10~30VDC |
| Utsignal | 4mA~20mADC | 0/1~5/10VDC |
| Isolationsmotstånd | 100MΩ, 100VDC |
| Kapslingsskydd | IP65 (plug-in-typ) |
| Elektrisk anslutning | Hessmann |
| Tryckanslutning | G1/2 yttre gänga (anpassningsbar på begäran) |
