Funktioner
Mätområde: -0,1MPa...0MPa~0,01MPa...100MPa.
Med display visas tryckvärdet i realtid.
Nollpunkts- och fullskalekalibrering är bekvämt.
Omvänd polaritetsskydd och strömbegränsningsskydd.
Motståndskraftig mot blixtnedslag och tryckstötar.
Hög precision, hög stabilitet och hög tillförlitlighet.
Användningsområden
Industriell processkontroll
Hydraulisk mätning
Tryckmätning i olika tuffa miljöer
Produktöversikt

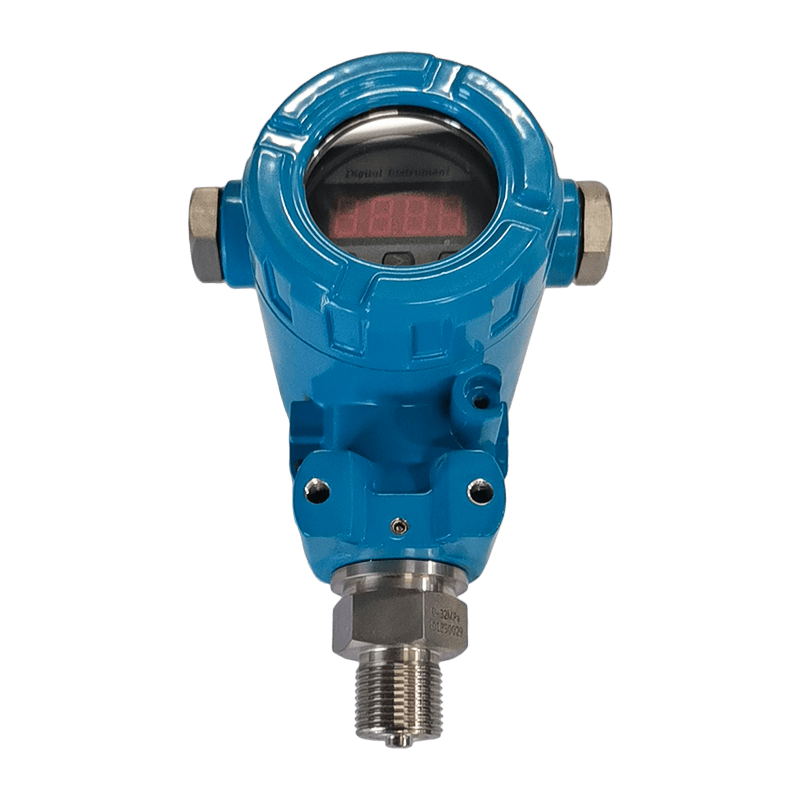

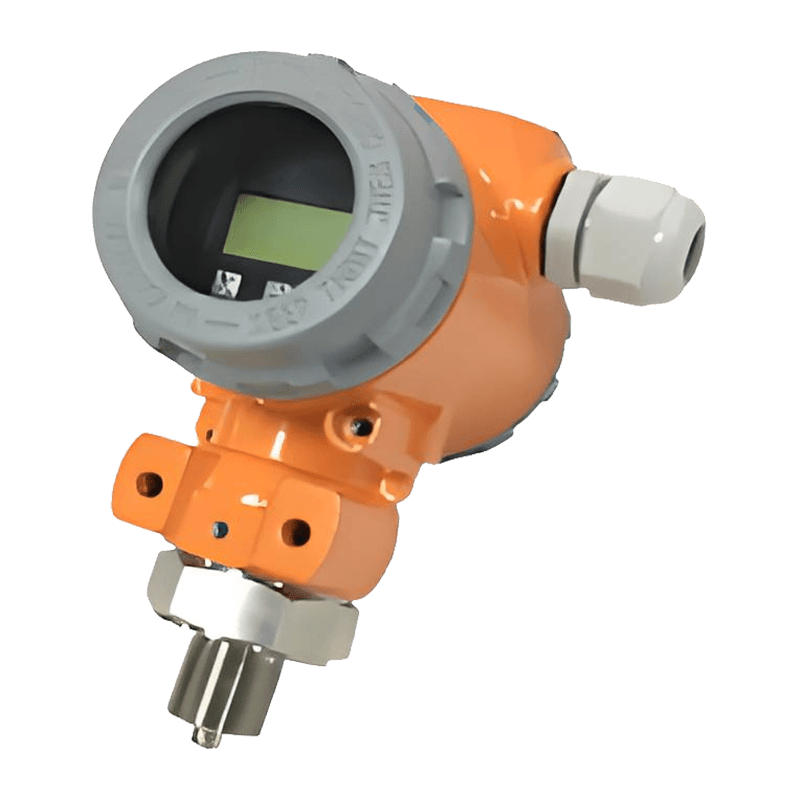

Den explosionssäkra digitala displayen AI-TD tryckgivare använder en trycksensor av silikon med ett membran i rostfritt stål som signalmätningselement och använder en dedikerad IC-krets för nollpunkts- och temperaturprestandakompensation över ett brett temperaturområde. Denna tryckgivare har en digital LCD-display och är explosionssäker certifierad.
Denna produkt används för tryckmätning i industriella processer som petroleum, kemi, metallurgi, kraft och hydrologi.

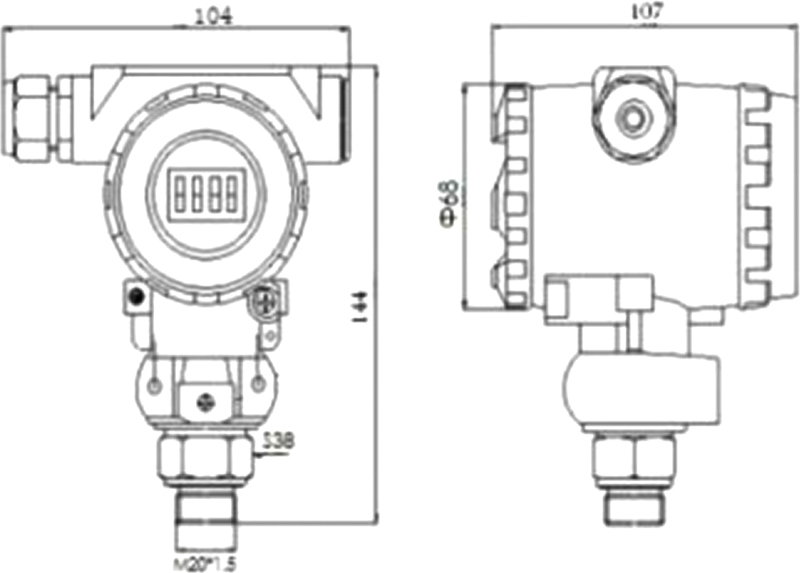

Yttre struktur: (enhet: mm)
Denna bild är endast för referens; den faktiska produkten ska råda. Tryckgränssnitt kan anpassas.
Tekniska parametrar:
| Tryckparametrar |
| Räckvidd | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Överbelastning | 2 gånger full skala eller 110MPa (beroende på vilket som är lägst) |
| Typ av tryck | Manometertryck, absolut tryck, förseglat manometertryck |
| Elektriska parametrar |
| Strömförsörjning | 12~32V DC |
| Utsignal | 4mA~20mA DC (tvåledarsystem) |
| Belastningsmotstånd | ≤ (U-12) /0,02Ω |
| Strukturella parametrar |
| Kapsling | Explosionssäkert hölje av gjutet aluminium |
| Sensor | 316L rostfritt stål |
| Tätningsring | Fluorgummi |
| Skyddsnivå | IP65 |
| Miljöförhållanden |
| Medialämplighet | Olika vätskor som inte korroderar 316L rostfritt stål och fluorgummi |
| Kompensationstemperatur | -10℃~80℃ |
| medeltemperatur | -30℃~80℃ (LCD-skärmtyp: -20℃~80℃) |
| Förvaringstemperatur | -40℃~125℃ (LCD-skärmtyp: -20℃~80℃) |
| Prestandaindikatorer |
| Noggrannhet | ≤±0,1 %FS (minst) | ≤±0,25 %FS (typiskt) | ≤±0,5 %FS (Max) |
| Nollpunktstemperaturkoefficient | ±0,03 %FS/℃ (≤100kPa) | ±0,02 %FS/℃ (~100kPa) |
| Temperaturkoefficient i full skala | ±0,03 %FS/℃ (≤100kPa) | ±0,02 %FS/℃ (~100kPa) |
| Långsiktig stabilitet | ±0,2%FS/år (högst) |
