Produktbeskrivning

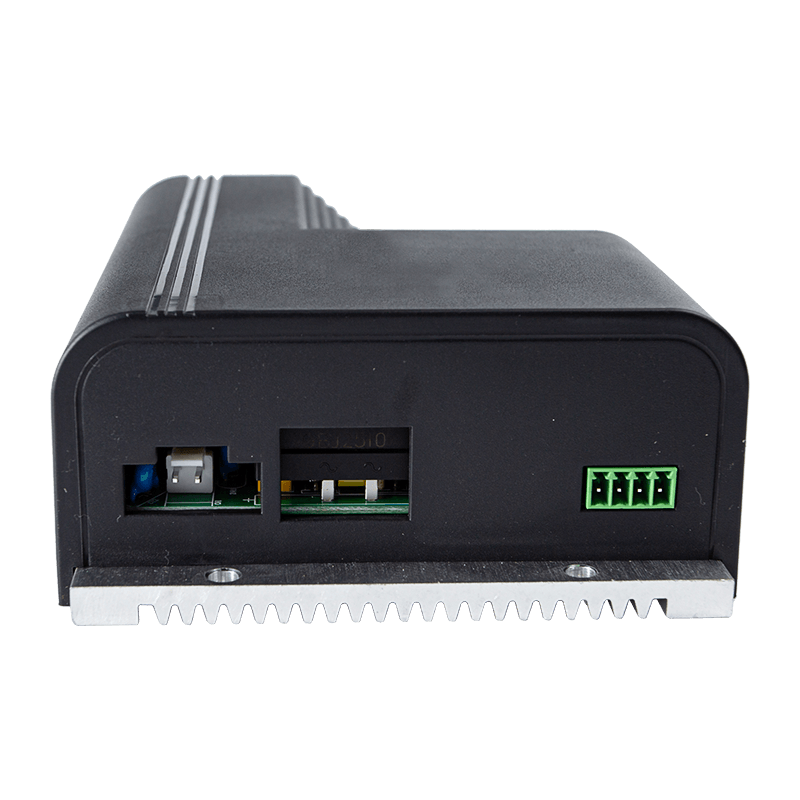

Enhetstyp: En högpresterande hissdörrservokontroller designad för precisionshantering av hissdörrsystem.
Kontrollmetod: Använder PWM-styrning av rymdvektor med helt sluten slinga.
Systemkompatibilitet: Speciellt utformad för att fungera med servomotorn MT01-TB-120W permanentmagnet.
Strömkrav: Fungerar på en enfasig inspänning på 176~264V AC (50/60Hz).
Nyckelfunktioner

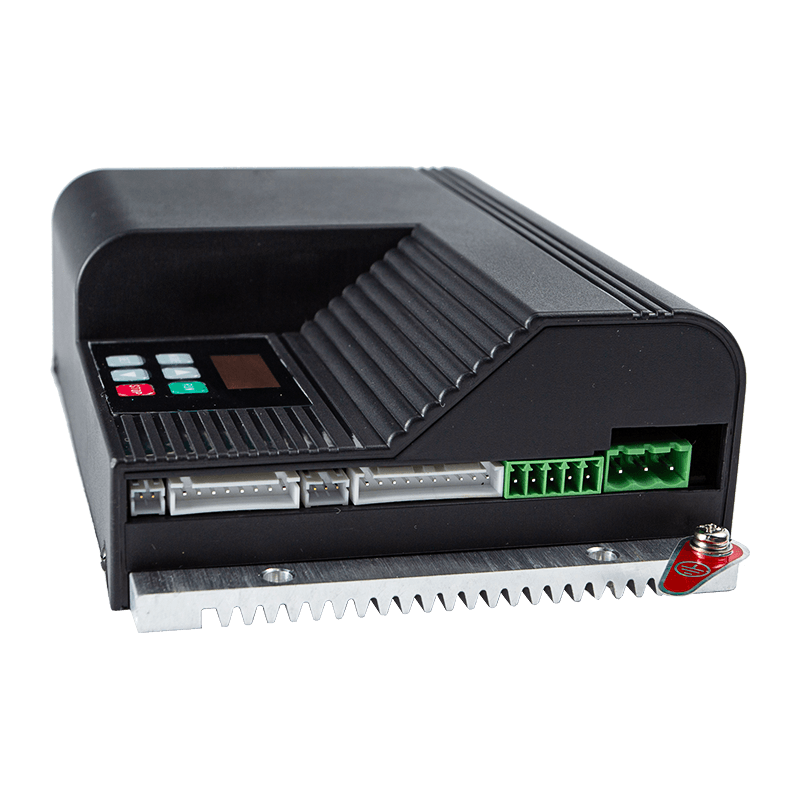

Omfattande övervakning: Har en digital display som spårar utgångshastighet, ström, samlingsskenas spänning, dörrposition och total drifttid.
One-Touch idrifttagning: Innehåller en automatisk "en-knapps felsökning"-funktion (A-c) som mäter dörrbredden och testar utgångsläget.
Omfattande parametrisering:
Dörrkurvor (O & C-grupper): Möjliggör finjustering av fyra olika hastighetsväxlar, inklusive specifika buffertavstånd, accelerations- och retardationshastigheter för både öppnings- och stängningscykler.
Teknikerparametrar (F-grupp): Hanterar motorpolpar, kodarledningar och reläutgångsfunktioner.
Flexibel I/O: Utrustad med åtta digitala ingångar (för signaler som brandlarm, säkerhetssensorer och dörrkommandon) och tre reläutgångar för status- eller fellarm.
Avancerad logik: Stöder både nivå- och kantväxling av grindsignallägen och inkluderar justerbara bedömningstider för dörrblockering.
Ansökningar
Primär tillämpning: Hantera driften av skjutdörrar för hiss/hiss.
Specialiserade lägen: Inkluderar ett demoläge (F1.4) för kontinuerlig testcykling av dörrmekanismen.
Integrerade system: Stöder TTL-kommunikation för datakopiering och extern parameterinställning/felsökning.
Produktprestandaparametrar
| Ingångsspänning | 176–264 VAC, 50/60 Hz |
| Motorkompatibilitet | Stöder kontrollerbar 24V DC borstlös motor eller servomotor; maximal utström 7,5A; maximal uteffekt 150W |
| Strömförsörjning | Integrerad 24V strömförsörjning |
| Kommunikation | Utrustad med RS-485 kommunikationsnätverksfunktion |
| Ingångssignaler | Öppna, Stäng, Skydd mot kläm/brand, Ankomst, Termiskt motorskydd |
| Reläutgångssignaler | Öppet läge uppnått, Stängt läge uppnått, Fellarm |
| Användningsområde | Exportera hissdörrar, villahissdörrar och specialanpassade dörröppnarsystem |
