Produktbeskrivning

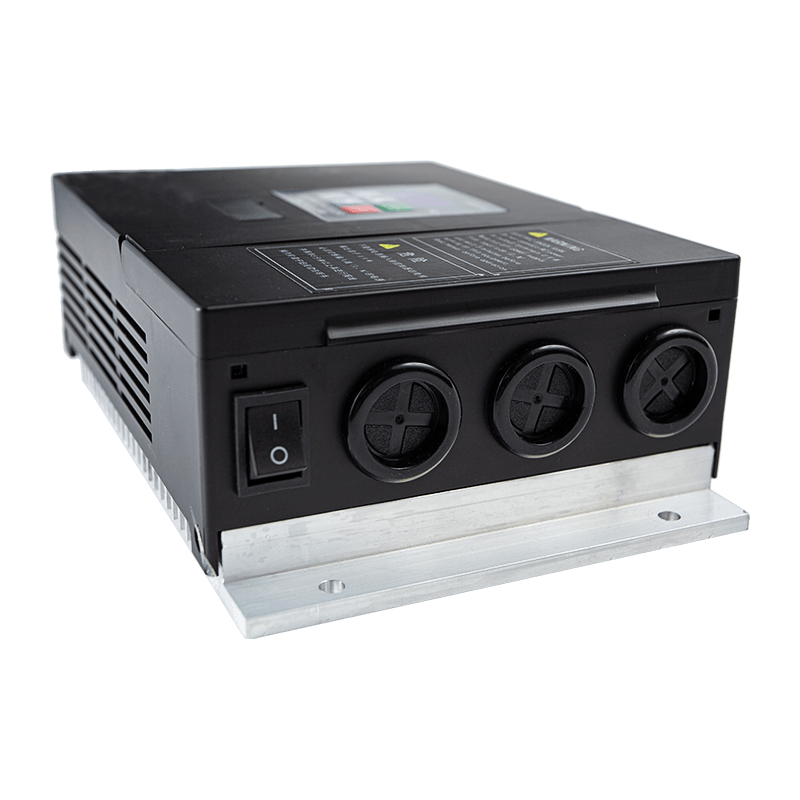

Enhetstyp: Detta är en frekvensomriktare speciellt utformad som en hissdörr AC asynkron styrenhet.
Systemgränssnitt: Den har en digital knappsats med display för navigering, parameterredigering (typerna "p", "n" och "d") och övervakning.

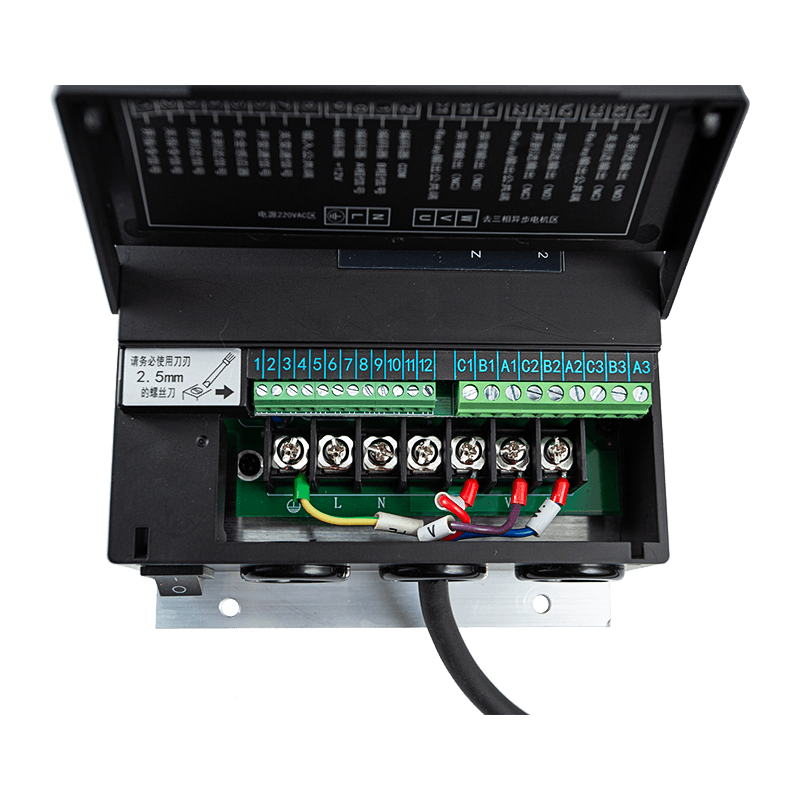

Ström och anslutning: Enheten använder en enfas strömförsörjning och inkluderar terminaler för motoranslutning, ingångssignaler (öppen/stäng/gräns) och felutgångar.
Ansökningar
Primär användning: Styr öppnings- och stängningscyklerna för hiss/hissdörrar.
Driftlägen: Den stöder flera specialiserade körlägen, inklusive:
- Encoder och Encoder Circle lägen.
- 4-lägesomkopplare och 4-lägesomkopplare cirkellägen.
- Kommunikationsläge via RS-485 för integrerad systemkontroll.
- Manuellt läge för testning och inställning.
Nyckelfunktioner
Anpassningsbara dörrkurvor: Användare kan finjustera dörrens rörelse genom att justera parametrar för acceleration, retardation och frekvens i olika skeden av öppna/stängningscykeln.
Programmerbar vridmomentkontroll: Inkluderar en DC-vridmomentförstärkningsnivå (P05) och specifika bibehållande av aktuella inställningar (d40, d41) för att bibehålla dörrens position när den är helt öppen eller stängd.
Flexibel styrlogik: Styrenheten tillåter val av logik för ingångssignaler (normalt öppen eller normalt stängd) och erbjuder flera styrlägen (knappsats, terminal eller kommunikation).
Realtidsövervakning: Systemet övervakar och visar ett brett utbud av data, inklusive utgångsfrekvens, ström, dörrposition, dörrbredd (pulser) och totala körtider.
Säkerhet: En lösenordsskyddsfunktion (P41) är tillgänglig för att låsa parametrar och förhindra oavsiktliga eller obehöriga ändringar.
Fördelar
Precision och jämnhet: Genom att tillhandahålla upp till sex olika accelerations-/retardationstider för både öppning och stängning, säkerställer styrenheten en jämn mekanisk drift och en högkvalitativ löpkurva.
Omfattande skydd: Frekvensomriktaren inkluderar integrerade skydd mot överström, överspänning, underspänning och överbelastning, vilket skyddar både styrenheten och motorn från skador.
Förenklad felsökning: En omfattande lista med felkoder (t.ex. SC1 för överström, Er1 för kodarpulsfel) gör det möjligt för tekniker att snabbt diagnostisera och åtgärda fel.
Klara att använda: Enheterna levereras med fabriksfärdig autotuning för dörrbreddspulser och funktionsparametrar, vilket möjliggör omedelbar grundläggande drift.
Produktprestandaparametrar
| Ingångsspänning | 176–264 VAC, 50/60 Hz |

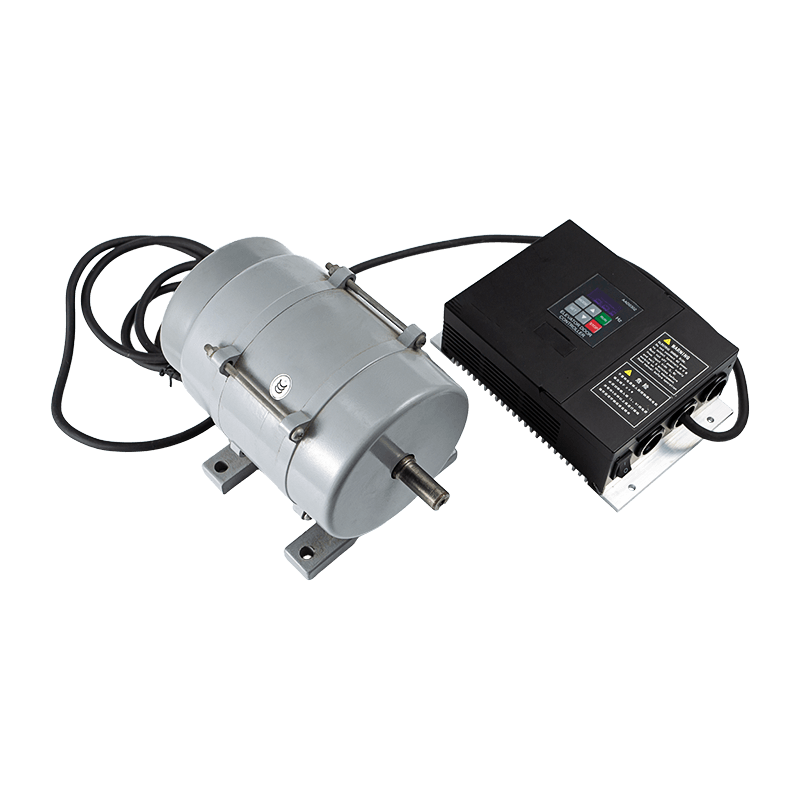

| Motorkompatibilitet | Stöder högspänningsservomotorer eller asynkrona högspänningsmotorer; maximal utström 3A, maximal uteffekt 500W |
| Ingångssignaler | Öppen, Stäng, Antikläm/brandskydd, Position nådd, Termiskt motorskydd |
| Reläutgångssignaler | Öppet läge uppnått, Stängt läge uppnått, Fellarm |
| Användningsområde | Kompatibel med Panasonic AAD03020 modell |
