Produktbeskrivning

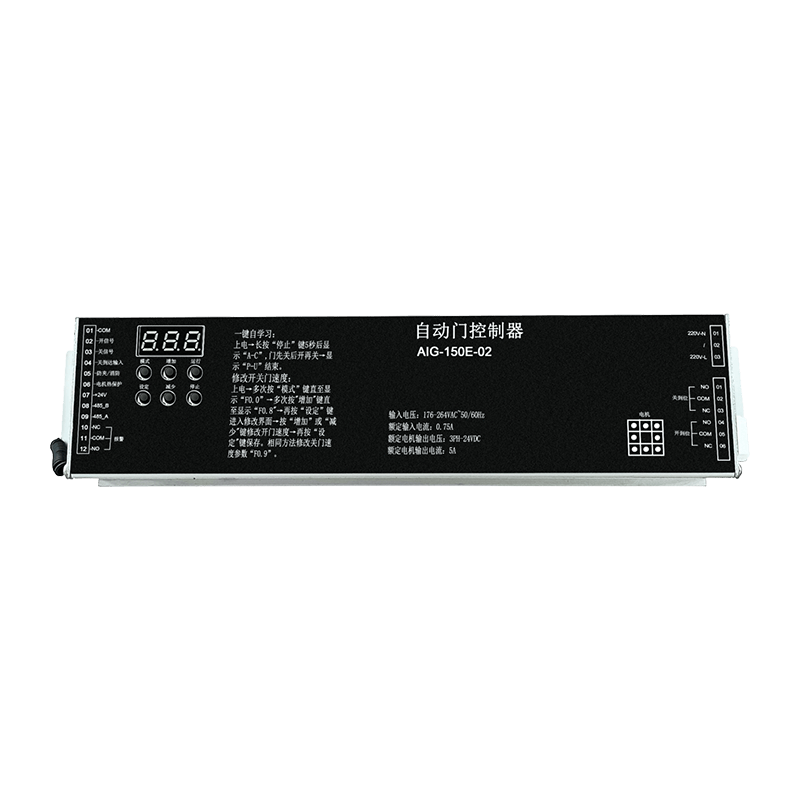

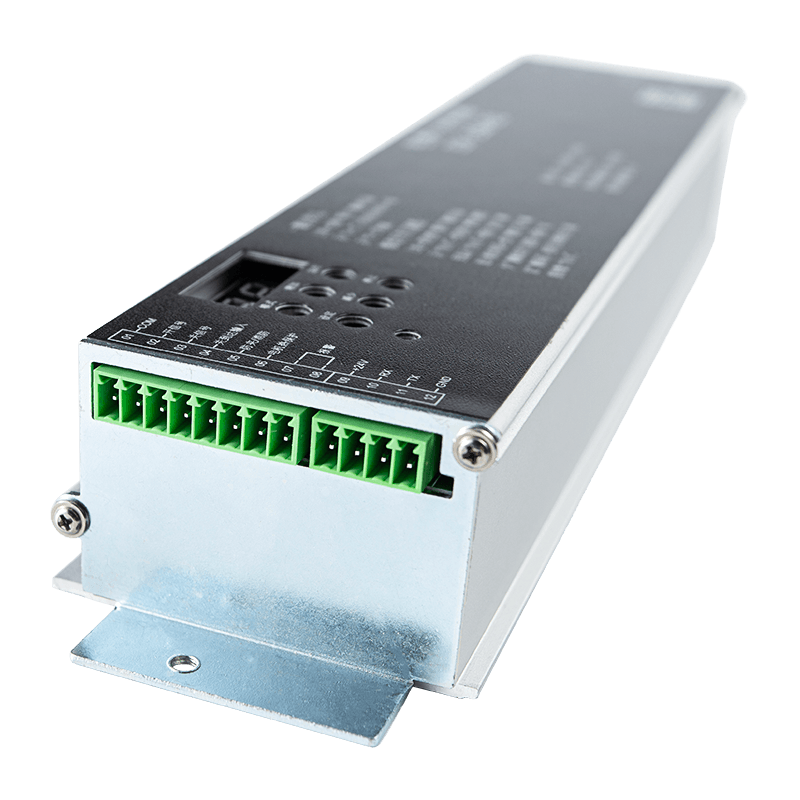

Modell: AIG-150E-02 är en borstlös DC-styrenhet speciellt designad för hissdörrar.
Ström och ingång: Den fungerar på en enfas 220V-ingång med hjälp av en tre-tråds (telekommunikation) ledningsmetod.
Systemkompatibilitet: Den är designad för att fungera med borstlösa likströmsmotorer, speciellt modellen MT02-WS-100W.
Ansökningar
Primär användning: Enheten fungerar som en skjutdörrskontroll.
Specifika inställningar: Systemet inkluderar konfigurationer för specifika typer av dörrar, såsom medicinska grindar (både synkrona kodare och borstlösa DC-versioner).
Miljö: Kompatibla motorer som MT01-YC-43W är klassade för driftstemperaturer mellan -20°C och 50°C.
Nyckelfunktioner
Statusövervakning: En digital rördisplay ger feedback i realtid om drifttillståndet, såsom automatisk dörrbreddsmätning (A_c), normal öppning (Uoo) och stängning (Uco).
Anpassningsbara parametrar:
Användarparametrar (P-serien): Tillåter justering av öppnings-/stängningshastigheter, automatiska stängningsfördröjningstider och anti-klämvridmoment.
Teknikerparametrar (F-serien): Ger djupare kontroll över motorpolpar, reduktionsförhållanden och avancerade hastighetsring KP/KI-inställningar för mjuk acceleration och retardation.
Vridmomentkontroll: Styrenheten hanterar olika vridmomentfaser, inklusive startmoment, anti-klämmoment och hållmoment när dörren är på plats.
Driftlägen: Stöder primär-sekundära modeller, nödbatterilägen och ett åldrande demoläge för testning,
Fördelar & säkerhetsfunktioner
Säkerhetsskydd: Styrenheten inkluderar integrerad blockeringsdetektering (känslighetsjusterbar) för att identifiera när en dörrs väg är blockerad.
Diagnostiska verktyg: Ett omfattande felsökningssystem identifierar specifika fel, såsom kodare/hallfel (E02), överspänning (E05) och motoröverbelastning (E18).
Driftsintegritet: För att garantera säkerheten kräver systemet professionell installation, strikt jordning av jordledningen och användning av skärmade kablar för kodare för att förhindra störningar.
Underhållsfunktioner: Styrenheten spårar ackumulerade arbetstimmar och möjliggör en "parameteråterställning" för att återställa enheten till fabriksinställningarna för specifika gatetyper.
Produktprestandaparametrar
| Ingångsspänning | 176–264 VAC, 50/60 Hz |
| Motorkompatibilitet | Stöder högspänningsservomotorer eller asynkrona högspänningsmotorer; maximal utström: 3A; maximal uteffekt: 500W |
| Ingångssignaler | Öppen, Stäng, Antikläm/brandskydd, Ankomst, Termiskt motorskydd |
| Reläutgångssignaler | Öppet läge uppnått, Stängt läge uppnått, Fellarm |
| Kommunikationsgränssnitt | En seriell kommunikationsport, anslutbar till en extern pekskärm eller felsökningspanel |
| Användningsområde | Lämplig för allmänna synkrona hissdörröppnare och allmänna asynkrona hissdörröppnare |
