Mätprincip

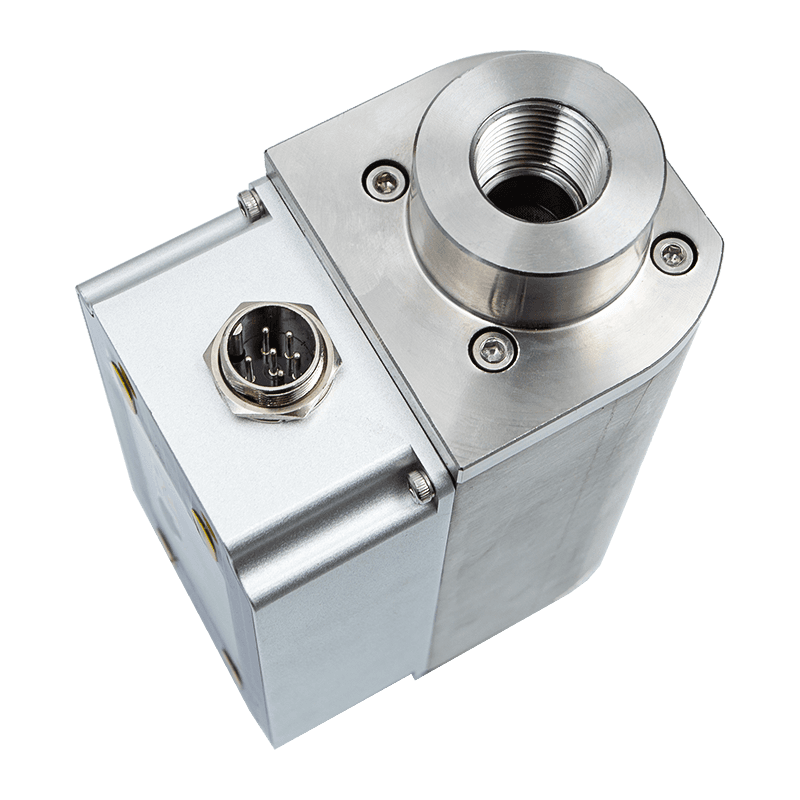

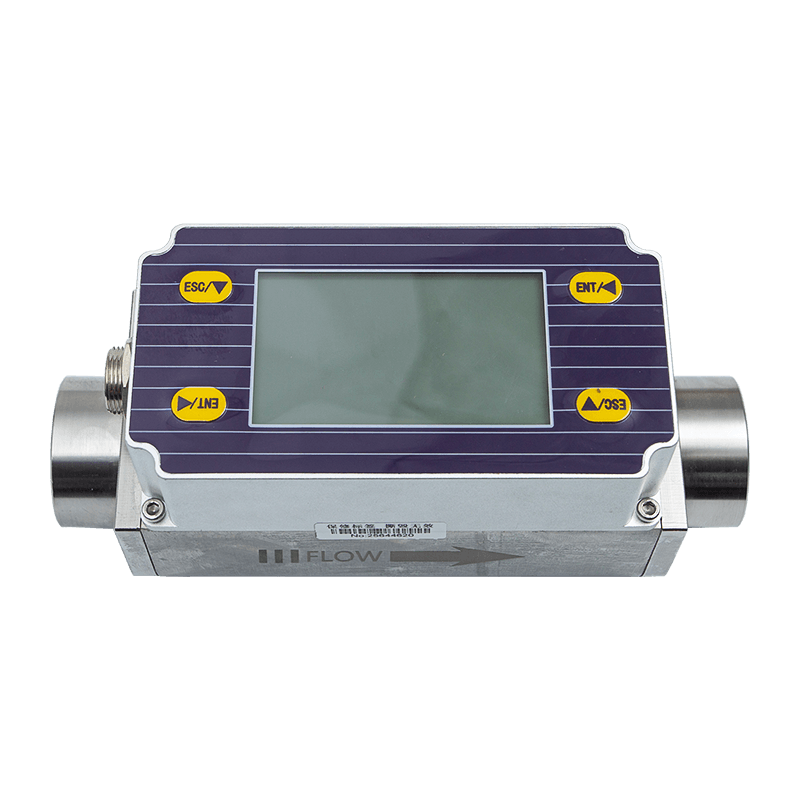

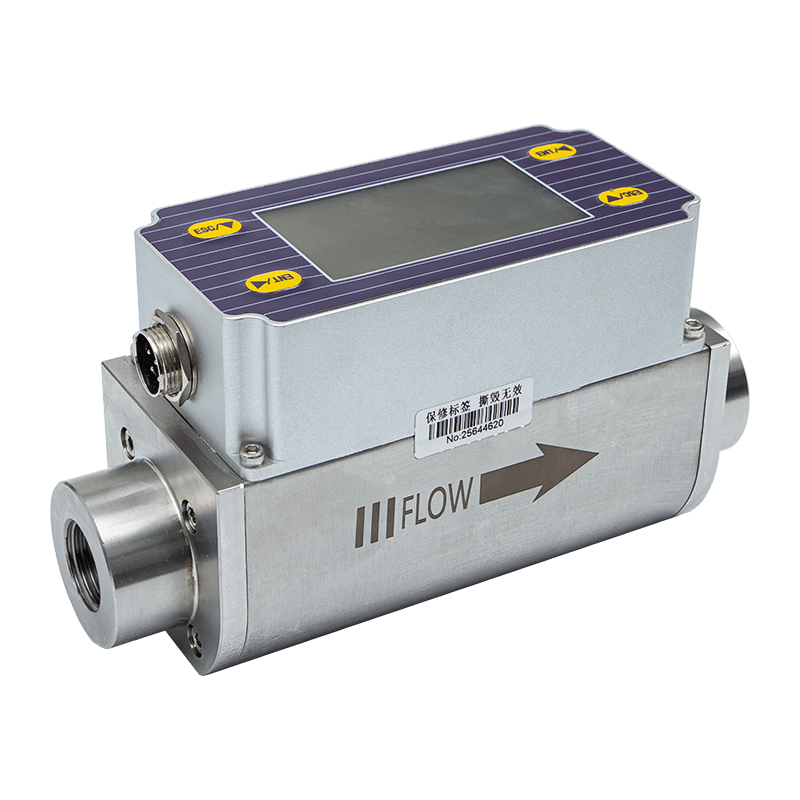

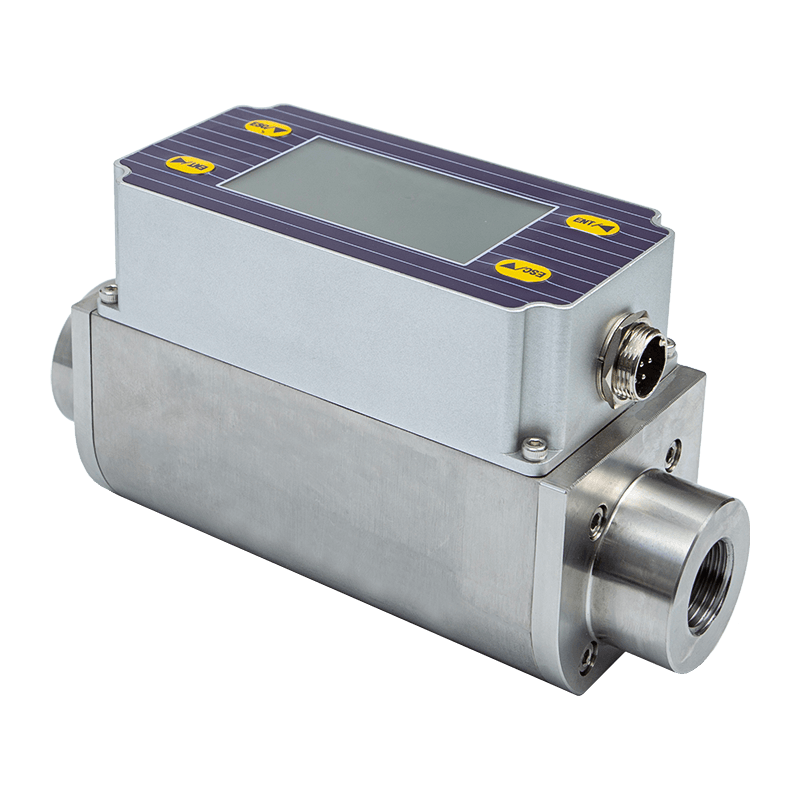

Termiska gasmassflödesmätare är designade utifrån principen om termisk diffusion. Dessa instrument använder en metod med konstant temperaturskillnad för att noggrant mäta gaser. De erbjuder fördelar som liten storlek, hög grad av digitalisering, enkel installation och noggrann mätning.
Sensorsektionen består av två referensklassade platinamotståndstemperaturgivare. Under drift mäter en sensor kontinuerligt medeltemperaturen T1 ; den andra sensorn självuppvärms till en temperatur som är högre än medeltemperaturen T2 och används för att känna av vätskeflödet, som kallas hastighetssensorn. Temperaturen ΔT = T2 - T1, där T2 > T1. När vätska strömmar igenom kolliderar gasmolekyler med sensorn och för bort värme från T2, vilket gör att temperaturen på T2 sjunker. För att hålla ΔT konstant måste matningsströmmen till T2 ökas. Ett snabbare gasflöde leder till att mer värme förs bort. Det finns ett fast funktionsförhållande mellan gasflödet och värmeökningen; detta är principen om konstant temperaturskillnad.
Bland dem ρ g , vätskespecifik vikt (relaterad till densitet)
V — Flödeshastighet
K — Balanskoefficient
Q — Värmekapacitet (relaterad till specifik värme och struktur)
ΔT — Temperaturskillnad
Eftersom givartemperaturen alltid automatiskt och konstant är ca 30 °C högre än medeltemperaturen (omgivningstemperaturen), kräver termisk gasflödesmätare i princip ingen temperaturkompensation.
Den termiska gasmassflödesmätaren är lämplig för mediatemperaturer från -40 till 220 ℃.
( 1 ) Vätskans specifika vikt och densitet är relaterade.
där ρ g — mediets densitet under driftsförhållanden (kg/m3)
ρn — Mediets densitet under standardförhållanden (101,325 kPa, 20 ℃) (kg/m3)
P — Arbetstryck (kPa)
T — Driftstemperatur (°C)
från ekvationerna (1) och (2) att de funktionella sambanden mellan flödeshastighet, arbetstryck, gasdensitet och driftstemperatur har bestämts.
Termostatisk differentiell termisk massflödesmätare är opåverkad av både temperatur och tryck. Det är en sann direkt massflödesmätare, vilket eliminerar behovet för användare att korrigera för tryck och temperatur.
Termiska gasmassflödesmätare har följande tekniska fördelar:
● En sann massflödesmätare kräver ingen temperatur- eller tryckkompensation för gasflödesmätning, vilket gör den bekväm och exakt. Den kan erhålla gasens massflödeshastighet eller standardvolymetriska flödeshastighet.
● Med ett brett mätområde kan den mäta gasflöden från 100 Nm/s till 0,5 Nm/s och kan användas för att detektera gasläckor.
● Den har bra stöttålighet och lång livslängd. Sensorn har inga rörliga delar eller tryckavkännande komponenter, så den påverkas inte av vibrationer på mätnoggrannheten.
● Installation och underhåll är enkelt. Installation och underhåll kan utföras utan att avbryta produktionen, förutsatt att anläggningsförhållandena tillåter. (Särskild anpassning krävs)
● Digital design. Övergripande digital kretsmätning säkerställer noggranna mätningar och bekvämt underhåll.
● Genom att använda RS-485-kommunikation kan fabriksautomation och integration uppnås.
