Funktioner
● Använda ett mikroelektromekaniskt system (MEMS) flödessensorchip, en bypass-shunt och en elektromagnetisk proportionell ventil.
● Elektromagnetiska proportionella ventiler kännetecknas av lång livslängd och hög känslighet.
● Sensorns nollpunktsstabilitet.
● Den har hög noggrannhet och god repeterbarhet inom sitt mätområde.
● Snabb svarstid.
● Mekaniskt standardgränssnitt, lätt att installera.
● RS485-kommunikationsutgång, standard MODBUS RTU-protokoll .
● LCD-skärmen visar omedelbara och kumulativa flödeshastigheter, vilket ger en tydlig och intuitiv läsupplevelse. Flödeshastigheter kan styras via knappingång, och de kontrollerade flödeshastigheterna och realtidsflödena visas direkt på LCD-skärmen.
● Standardkonfiguration inkluderar 4-20mA in-/utgångskontroll.
● Anpassningsbar 0-5V eller 0-10V in-/utgångskontroll
Produktintroduktion

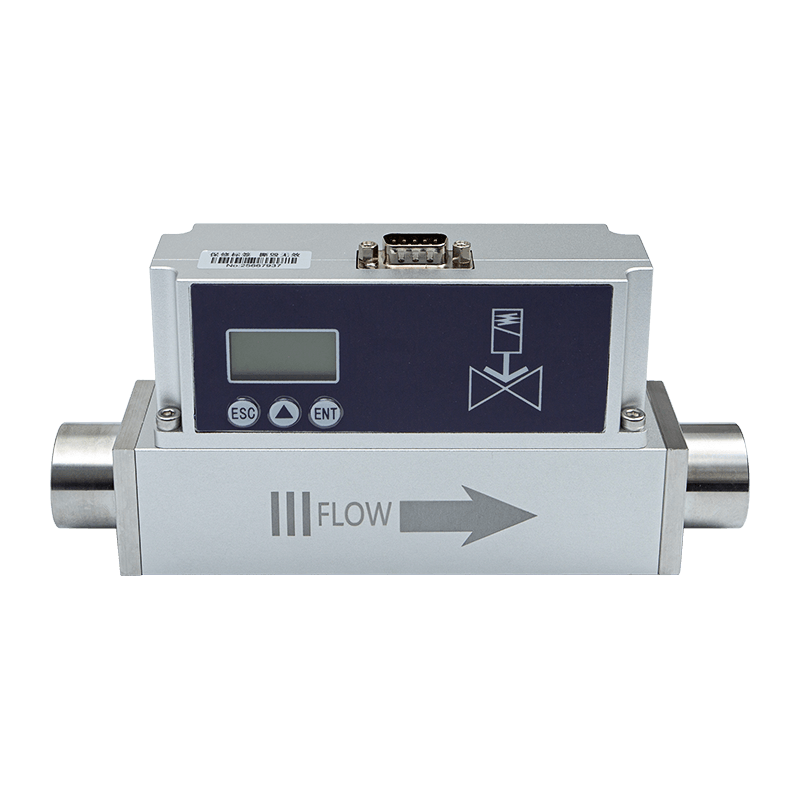

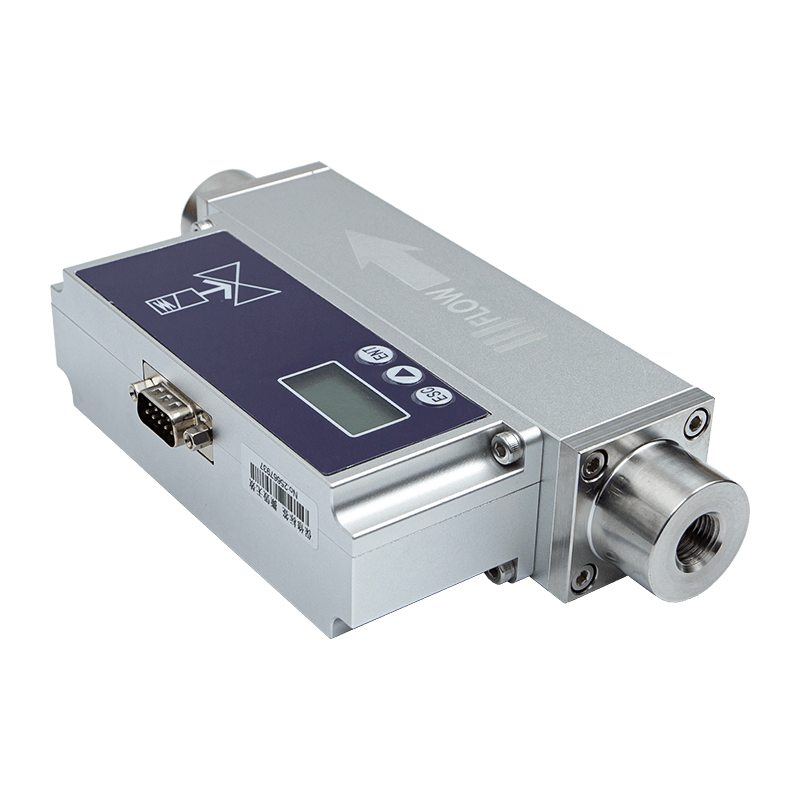

Den AI-FC proportionella ventilstyrda termiska gasmassflödesmätaren är en termisk gasflödessensor med proportionell ventilflödeskontroll designad och utvecklad med hjälp av ett avancerat mikroelektromekaniskt system (MEMS) flödesavkännande chip. Den kombinerar digital signalbehandlingsteknik och flödeskontrollalgoritmer för att uppnå exakt kontroll och intelligent bearbetning av flödeshastigheten för olika gaser.
Proportionella ventilstyrda flödesmätare kännetecknas av hög noggrannhet och starka anti-interferensegenskaper. Bypassvätskan i fördelaren är i ett laminärt flödestillstånd, vilket gör mätningen och kontrollen mer stabil och exakt, vilket gör den lämplig för mätning och processkontroll av olika småflödesrena gaser.
Tekniska parametrar
| fungerande strömförsörjning | DC24V/12W |
| Noggrannhet (%) | Kontrollnoggrannhet: ±1,0% SP, Mätnoggrannhet: 1% fs |
| Kontroll- och mätområdesförhållande | 1:100 |
| Typ av ventil | Normalt stängd typ |
| Driftstemperatur | -10~55℃ |
| fuktighet | <95%RH (ingen frost, ingen is, ingen kondens) |
| Flödesspecifikationer | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Arbetstrycksområde | Mått: 0-1,5 MPa Kontroll: 10SCCM-30SPLM Tryck: 0,1-1,0MPa 100 SPLM tryck: 0,1-0,65 MPa 300SPLM Tryck: 0,1-0,5 MPa |
| Typisk kontrollsvarstid | Mindre än 1,5 sekunder (T90) |
| Mät svarstid | <50 ms |
| Utdatametod | 4-20mA (1-5V), 0-5V och 0-10V kan anpassas. |
| Kommunikationsmetoder | RS485 (Modbus RS485-protokoll) |
| Kontrollmetod | Knappdrift, Modbus, 4-20mA (1-5V), 0-5V och 0-10V kan anpassas. |
| Mekanisk anslutning | G1/4, PT1/2 invändiga gängor; andra trådar kan anpassas. |
| Skyddsnivå | IP40 |
mättes vid 25 ℃, 101,32 kPa och i torr luft.
Andra funktioner
| Valbara standardtemperaturförhållanden | 0°, 20°, 25°, justerbar av användaren, standard är 25° |
| Valbar gastyp | Luft, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normal drifttryckskillnad | 0,1-0,8 MPa, flöde <= 30 SLM 0.1MPA-0.6MPA 30SLM < Flödeshastighetsspecifikation <= 100SLM 0,1 MPa -0,4 MPa 100SLM < Flödesspecifikation < 300SLM |
| Okonventionell arbetstrycksskillnad | Skräddarsydd konsultation tillgänglig |
